Метод доступа, используемый в сетях Ethernet на разделяемой проводной среде, носит название CSMA/CD (Carrier Sense Multiple Access with Collision Detection – прослушивание несущей частоты с множественным доступом и распознаванием коллизий). Название метода доступа достаточно хорошо описывает его особенности.
Все компьютеры в сети на разделяемой среде имеют возможность немедленно (с учетом задержки распространения сигнала в физической среде) получить данные, которые любой из компьютеров начал передавать в общую среду. Говорят, что среда, к которой подключены все станции, работает в режиме коллективного доступа.
Чтобы получить возможность передавать кадр, интерфейс-отправитель должен убедиться, что разделяемая среда свободна. Это достигается прослушиванием основной гармоники сигнала, которая еще называется несущей частотой.
Признаком "незанятости" среды является отсутствие на ней несущей частоты, которая при равна 5-10 МГц в зависимости от последовательности единиц и нулей, передаваемых в данный момент.
Если среда свободна, то узел имеет право начать передачу кадра. В примере, показанном на рис. 3 узел 1 обнаружил, что среда свободна, и начал передавать свой кадр. В коаксиальном кабеле сигналы передатчика узла 1 распространяются в обе стороны, так что их получают все узлы сети. Кадр данных всегда сопровождается преамбулой, которая состоит из 7 байт, каждый из которых имеет значение 10101010, и 8-го байта, равного 10101011. Последний байт носит название ограничителя начала кадра. Преамбула нужна для вхождения приемника в побитовую и побайтовую синхронизацию с передатчиком. Наличие двух единиц, идущих подряд, говорит приемнику о том, что преамбула закончилась и следующий бит является началом кадра.

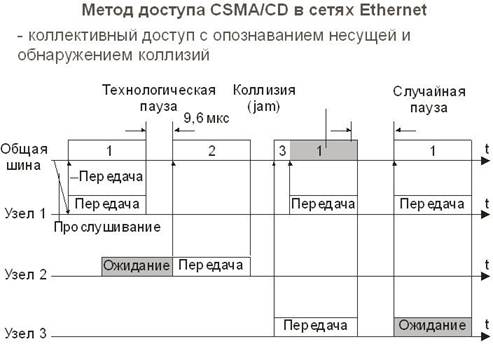

Рис. 3. Метод случайного доступа CSMA/CD
Все станции, подключенные к кабелю, начинают записывать байты передаваемого кадра в свои внутренние буферы. Первые 6 байт кадра содержат адрес назначения. Та станция, которая узнает собственный адрес в заголовке кадра, продолжает записывать его содержимое в свой собственный буфер, а остальные станции на этом прием кадра прекращают. Станция назначения обрабатывает полученные данные и передает их вверх по своему стеку. Кадр Ethernet содержит не только адрес назначения, но и адрес источника данных, поэтому станция-получатель знает, кому нужно послать ответ.
Узел 2 во время передачи кадра узлом 1 также пытался начать передачу своего кадра, однако обнаруживает, что среда занята – на ней присутствует несущая частота, - поэтому узел 2 вынужден ждать, пока узел 1 не прекратит передачу кадра.
После окончания передачи кадра все узлы сети обязаны выдержать технологическую паузу, равную межпакетному интервалу в 9,6 мкс. Эта пауза нужна для приведения сетевых адаптеров в исходное состояние, а также для предотвращения монопольного захвата среды одной станцией. После окончания технологической паузы узлы имеют право начать передачу своего кадра, так как среда свободна. В приведенном примере узел 2 дождался окончания передачи кадра узлом 1, сделал паузу в 9,6 мкс и начал передачу своего кадра.
