Возникновение коллизии

Механизм прослушивания среды и пауза между кадрами не гарантирует исключения ситуации, когда две или более станции одновременно решают, что среда свободна, и начинают передавать свои кадры. Говорят, что при этом происходит коллизия, так как содержимое обоих кадров сталкивается на общем кабеле и происходит искажение информации.

Коллизия – это нормальная ситуация в работе сетей Ethernet. В примере на рис. 4 коллизию породила одновременная передача данных узлами 3 и 1. Для возникновения коллизии не обязательно, чтобы несколько станций начали передачу абсолютно одновременно, такая ситуация маловероятна. Более вероятна ситуация, когда один узел начинает передачу, а через некоторое (короткое) время другой узел, проверив среду и не обнаружив несущую (сигналы первого узла еще не успели до него дойти), начинает передачу своего кадра. Таким образом, возникновение коллизии является следствием распределения узлов сети в пространстве.

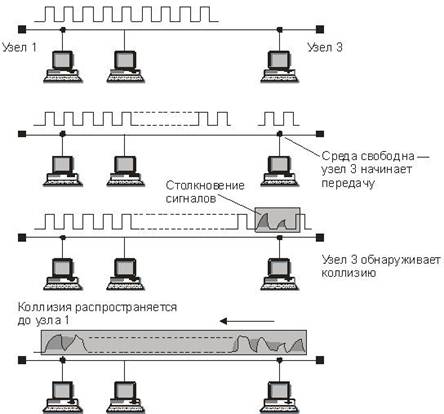

Рис. 4. Схема возникновения и распространения коллизии

Чтобы корректно обработать коллизию, все станции одновременно наблюдают за возникающими на кабеле сигналами. Если передаваемые и наблюдаемые сигналы отличаются, то фиксируется факт обнаружения коллизии. Для повышения вероятности скорейшего обнаружения коллизии всеми станциями сети станция, которая обнаружила коллизию, прерывает передачу своего кадра и усугубляет коллизию посылкой в сеть специальной последовательности из 32 бит, называемой jam-последовательностью.

После этого обнаружившая коллизию передающая станция обязана прекратить передачу и сделать паузу в течение короткого случайного интервала времени. Затем она может снова предпринять попытку захвата среды и передачи кадра.

Случайная пауза в технологии Ethernet может принимать значения от 0 до 52,4 мс.

Если 16 последовательных попыток передачи кадра вызывают коллизию, то передатчик должен прекратить попытки и отбросить этот кадр.

Администраторы сетей Ethernet на разделяемой среде руководствуются простым эмпирическим правилом – коэффициент использования среды не должен превышать 30%. Для поддержания чувствительного к задержкам трафика сети Ethernet могут применять только один метод поддержания характеристик QoS – недогруженный режим работы.
