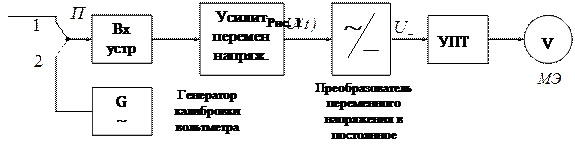

Принцип работы аналоговых электронных вольтметров переменного напряжения заключается в преобразовании его в постоянное и дальнейшее измерение вольтметром постоянного напряжения. Упрощенная структурная схема аналоговых электронных вольтметров изображена на рис. 1.
 |
В зависимости от того, в какой вид постоянного напряжения преобразуется переменное напряжение, различают следующие виды вольтметров:
1.
— вольтметры (преобразователи) действующего значения.
2.
— вольтметры (преобразователи) средневыпрямленного значения (линейные).
3.
— вольтметры (преобразователи) амплитудных значений.
Эти виды вольтметров различаются только преобразователем. Поскольку напряжение принято выражать в действующих значениях, то шкала во всех трех видах приборов градуируется в действующих значениях. Для этого применяются коэффициенты формы и амплитуды (выражения (7) и (8) лекции 10)
и
.
|
|
|
Приборы второго типа самые простые, третьего типа работают в области более высоких частот.
