Зрительные трубы

С помощью зрительных труб обычно рассматривают удаленные предметы, лучи от которых образуют почти параллельные слабо расходящиеся пучки. Основной задачей является увеличение углового расхождения этих пучков для того, чтобы их источники оказались на сетчатке разрешенными (не слившимися в точку).

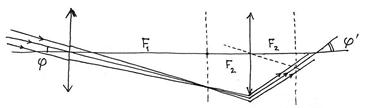

На рисунке показан ход лучей в трубе Кеплера, состоящей из двух собирающих линз, задний фокус объектива совпадает с передним фокусом окуляра. Предположим, мы рассматриваем две точки удаленного тела, например Луны. Первая точка испускает пучок, параллельный главной оптической оси (не показан), а вторая, нарисованный на чертеже косой пучок, идущий под малым углом φ к первому. Если угол φ меньше 1’, то изображения обеих точек на сетчатке сольются. Нужно увеличить угол расхождения пучков. Как это сделать – показано на чертеже. Косой пучок собирается в общей фокальной плоскости, затем расходится. Но затем преобразуется второй линзой в параллельный. После второй линзы этот параллельный пучок идет под гораздо большим углом φ’ к осевому пучку. Простые геометрические рассуждения позволяют найти приборное (угловое) увеличение.

Точка фокальной плоскости, в которой собирается наклонный пучок определяется центральным лучом пучка, идущим без преломления через первую линзу. Чтобы определить угол прохождения этого пучка через вторую линзу, достаточно рассмотреть вспомогательный источник в этой точке фокальной плоскости. Испускаемые им лучи превратятся после второй линзы в параллельный пучок. Он будет параллелен центральному лучу второй линзы (рисунок). Значит пучок, нарисованный на верхнем рисунке пойдет под тем же углом φ’ к оптической оси. Видно, что и , поэтому . Приборное увеличение трубы Кеплера равно отношению фокусных расстояний, поэтому объектив всегда имеет гораздо большее фокусное расстояние. Для правильного описания действия трубы необходимо рассматривать наклонные пучки. Параллельный оси пучок преобразуется трубой в пучок меньшего диаметра.

Поэтому в зрачок глаза попадает больше световой энергии, чем при непосредственном наблюдении, например, звезд. Звезды настолько малы, что их изображения всегда формируются на одном «пикселе» глаза. С помощью трубы мы не можем получить протяженного изображения звезды на сетчатке. Однако, свет слабосветящихся звезд может быть «сконцентрирован». Поэтому в трубу можно увидеть звезды, невидимые глазом. Таким же образом объясняется, почему в трубу можно наблюдать звезды даже днем, когда при наблюдении простым глазом их слабый свет не виден на фоне ярко светящейся атмосферы.

Труба Кеплера обладает двумя недостатками, исправленными в трубе Галилея. Во-первых, длина тубуса трубы Кеплера равна сумме фокусных расстояний объектива и окуляра. То есть это максимально возможная длина. Во-вторых, что наиболее важно, этой трубой неудобно пользоваться в земных условиях, поскольку она дает перевернутое изображение. Идущий вниз пучок лучей преобразуется в идущий вверх. Для астрономических наблюдений это не так важно, а в зрительных трубах для наблюдения земных объектов приходится делать специальные «переворачивающие» системы из призм.

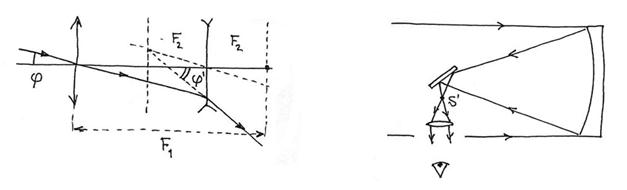

Труба Галилея устроена иначе (левый рисунок).

Она состоит из собирающей (объектива) и рассеивающей (окуляра) линз, причем их общий фокус находится теперь справа. Теперь длина тубуса – это не сумма, а разность фокусных расстояний объектива и окуляра. Кроме того, поскольку лучи отклоняются от оптической оси в одну сторону, изображение получается прямым. Ход луча и его преобразование, увеличение угла φ показано на рисунке. Проведя чуть более сложные геометрические рассуждения, мы придем к той же формуле для приборного увеличения трубы Галилея. .

Для наблюдения астрономических объектов приходится решать еще одну задачу. Астрономические объекты, как правило, слабосветящиеся. Поэтому в зрачок глаза попадает очень малый световой поток. Чтобы его увеличить, необходимо «собирать» свет с как можно большей поверхности, на которую он падает. Поэтому диаметр линзы-объектива делают как можно большим. Но линзы большого диаметра очень тяжелые, и кроме того, их трудно изготовить и они чувствительны к изменениям температуры и механическим деформациям, которые искажают изображение. Поэтому вместо телескопов-рефракторов (refract-преломлять), чаще стали использовать телескопы-рефлекторы (reflect- отражать). Принцип действия рефлектора состоит в том, что роль объектива, дающего действительное изображение, играет не собирающая линза, а вогнутое зеркало. На рисунке справа показан переносной телескоп-рефлектор весьма остроумной конструкции Максутова. Широкий пучок лучей собирается вогнутым зеркалом, но, не доходя до фокуса, поворачивается плоским зеркальцем так, что его ось становится перпендикулярной оси трубы. Точка s является фокусом окуляра – небольшой линзы. После этого пучок, ставший почти параллельным, наблюдается глазом. Зеркальце почти не мешает входящему в трубу световому потоку. Конструкция компактна и удобна. Телескоп направляется в небо, а зритель смотрит в него сбоку, а не вдоль оси. Поэтому луч зрения горизонтален и удобен для наблюдения.

В больших телескопах не удается создавать линзы диаметром более метра. Качественное вогнутое металлическое зеркало можно сделать диаметром до 10 м. Зеркала более устойчивы к воздействиям температуры, поэтому все самые мощные современные телескопы – рефлекторы.
