Щелкните на рисунок SmartArt, в который вы желаете добавить фигуру, а затем щелкните на фигуре. Далее на вкладке Конструктор в группе Создать рисунок щелкните на стрелку Добавить фигуру (рис. 6.21).

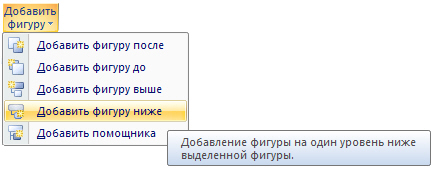

Рис. 6.21. Выбрана команда Добавить фигуру ниже
В ходе выполнения данной операции у вас есть следующие возможности:
· Вставить фигуру на том же уровне, что и выделенная фигура, но перед ней (команда Добавить фигуру до).
· Вставить фигуру на том же уровне, что и выделенная фигура, но после нее (команда Добавить фигуру после).
· Вставить фигуру на один уровень выше выделенной фигуры (команда Добавить фигуру выше).
· Вставить фигуру на один уровень ниже выделенной фигуры (команда Добавить фигуру ниже). При этом фигура будет добавлена за остальными фигурами этого уровня.
· При выполнении команды Добавить помощника фигура помощника будет добавлена над остальными фигурами того же уровня, но в области текста она будет отображаться после других фигур этого уровня.
· При рисовании линии связи между двумя фигурами щелкните на линию правой кнопкой мыши, выберите команду Формат фигуры, а затем выберите желаемый Тип линии.
· Для добавления текста в фигуру нажмите на клавишу Ввод в то время, когда фигура выделена в области текста (рис. 6.22).

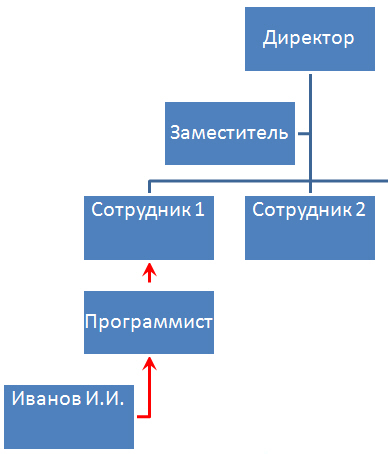

Рис. 6.22. В исходную диаграмму добавлены фигуры ниже, а тип линии изменен на стрелки, введен текст
