Измерение временного интервала

Измерение интервала времени, частоты и фазового сдвига

· Метод дискретного счета

Достоинства:

1) Очень широкий диапазон измеряемых частот (до 100 ГГц)

2) Высокая точность измерения

3) Отсчёт измеряемой величины идет в цифровой форме

Следствия: можно выводить результаты на печать и в память компьютера, возможность включения таких приборов в ИВК, возможность создавать приборы со встроенными микропроцессорами

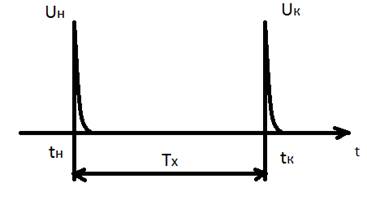

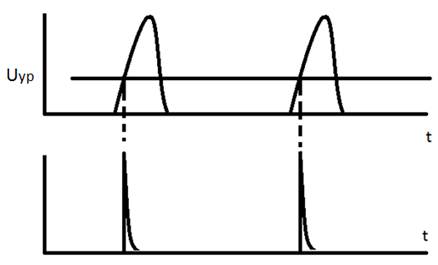

1) Измерение временного расстояния между импульсами произвольной формы

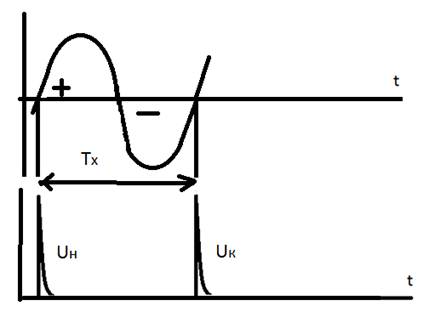

2) Измерение периода колебаний гармонического сигнала

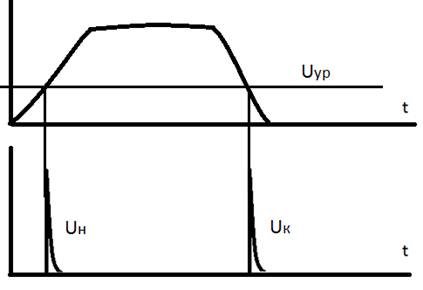

3) Измерение длительности импульса

Измерение временного интервала методом дискретного счёта заключается в сравнении измеряемого интервала Tx с дискретным интервалом, воспроизводящим единицу времени

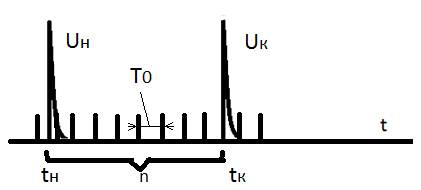

Суть метода проиллюстрируем временной диаграммой

Создается последовательность коротких прямоугольных импульсов, вырабатываемых мерой (в нашем случае генератором) с известным значением Tо. Подсчитывающее устройство считает количество импульсов, попадающих в измеряемый интервал

(условия , )
