СИСТЕМА «ЧЕЛОВЕК-МАШИНА-
ПРОИЗВОДСТВЕННАЯ СРЕДА»
(ЧМС)
Предмет эргономика рассматривает человека в системе ЧМС как ведущее звено. Чем сложнее система, тем большая роль относится человеческому фактору.
Человеческий фактор – комплекс психологических и психофизиологических свойств, которыми обладают люди и которые, так или иначе, проявляются в трудовой деятельности.
Машина – все то, что находится в системе ЧМС между человеком и управляемым объектом.
Производственная среда – уровни ОПФ и ВПФ, а также параметры сопутствующие применению машин (вибрация шум ток) а также потоки информации приходящие в систему из вне
Рабочее место оператора - это место человека в системе, которое оснащено средствами отображения информации органами управления и вспомогательным оборудованием, на котором осуществляется его трудовая деятельность. Рабочее место рассчитано на работу сидя стоя, а также и сидя стоя попеременно. Для уменьшения напряжения в суставных сочленениях тела строятся эпюра напряжений. Рабочее место оператора включает в себя информационные и моторные поля.
|
|

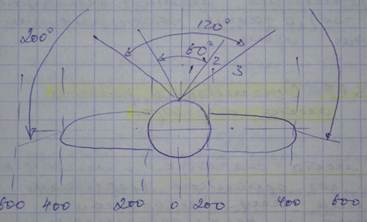

Рис. 2. Информационное поле

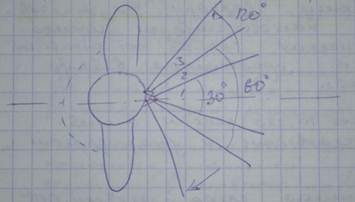

Рис.3. моторное поле
В информационном поле различают 3 зоны – 1,2 и 3
В зоне 1 – средства отображения информации, требующие быстрого и точного считывания
В зоне 2 СОИ меньшей значимости
В зоне 3 редко используемые СОИ
В моторном 3 зоны
1 – Зона оптимальной досягаемости – она описывается предплечьями при движении локтевых суставов
2 – Зона легкой досягаемости – ограничена дугами описываемыми расслабленными руками при движении плечевых суставов
3 – Зона досягаемости - описывается вытянутыми руками при движении плечевых суставов
