Использование BPMN
Текстовая аннотация (Annotation)
Группа(Group)
Данные (Data)
Данные используются для отображения информационных потоков в бизнес процессе, например, обмена письмами или электронными сообщениями. Показывают какие данные необходимы действиям и какие данные производятся действиями. Связываются с действиями через ассоциации.
Изображается прямоугольником с закругленными углами штрихпунктирной линией. Позволяет объединять различные объекты для отображения их логической взаимосвязи. Не влияет на поток управления в диаграмме.
Позволяет дать читателю дополнительную текстовую информацию.
Моделирование бизнес-процессов используется для донесения широкого спектра информации до различных категорий пользователей. Диаграммы бизнес-процессов позволяют описывать сквозные бизнес-процессы, но в то же время помогают читателям быстро понимать процесс и легко ориентироваться в его логике. В сквозной ВРМК-модели можно выделить три типа подмоделей:
|
|
- частные (внутренние) бизнес-процессы;
- абстрактные (открытые) бизнес-процессы;
- процессы взаимодействия (глобальные).

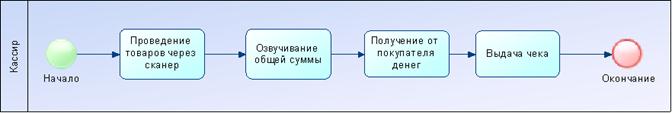

Частные бизнес-процессы описывают внутреннюю деятельность организации. Они представляют бизнес-процессы в общепринятом понимании (BMP processes или workflows). Если применяются роли, то частный бизнес-процесс помещается в отдельный пул. Поэтому поток управления находится внутри одного пула и не может пересекать его границ. В отличии от потока управления, поток сообщений может пересекать границы пулов для отображения взаимодействия между разными частными бизнес-процессами.
