Тема: Медицинские приборы терапевтического назначения

Цель: Ознакомить студентов с назначением, классификацией и особенностями применения медицинских приборов терапевтического назначения.

План лекции:

1. Аппаратура для терапии постоянным током

2. Аппараты для терапии импульсными и переменными токами

3. Электрокардиостимуляторы

4. Аппараты для терапии электроаэрозолями

5. Электротерапевтическая высокочастотная аппаратура

6. Ультразвуковая терапевтическая аппаратура

Метод гальванизации заключается в воздействии на ту или иную часть тела постоянным током относительно небольшой плотности. Ток от источника подводится к тканям с помощью проводов и пластинчатых, обычно свинцовых электродов. Свинец применяется в связи с его плас- тичностью. Кроме того, вследствие малой подвижности тяжелые ионы свинца почти не принимают участия в образовании тока между элек- тродами. Однако наложение металлических электродов непосредственно на кожу недопустимо, так как образующиеся на их поверхности продук- ты электролиза основного тканевого электролита — водного раствора хлористого натрия (на отрицательном электроде гидроокись натрия и водород, а на положительном — хлорид водорода и кислород) будут ока- зывать на кожу прижигающее действие.

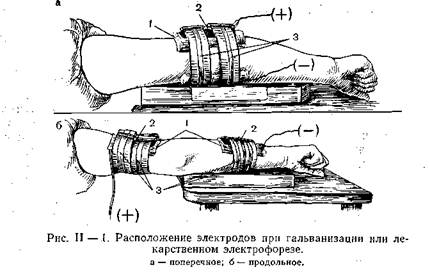

Два электрода с прокладками накладывают на поверхность тела так, чтобы подлежащая воздействию тока область находилась между ними. Применяется как поперечное, так и продольное расположение электродов. Последние укрепляются эластичными бинтами. На рис. II—I

Форму и размеры электродов и прокладок выбирают в зависимости от величины поверхности тела, подвергающейся воздействию. Помимо прямоугольных свинцовых электродов различных размеров и соответст- вующих прокладок, используют электроды и прокладки специальной формы: круглые с отверстием в центре (для грудных желез), почковидные трехлопастные (для лицевого нерва), воротниковые по Щербаку и др.

Величину тока при гальванизации устанавливают, исходя из площади прокладки и плотности тока, которая обычно находится в пределах 0,05—0,2 мА/см². Чувствительность слизистых оболочек значительно выше, чем чувствительность кожи, поэтому плотность тока в этом слу- чае снижается до 0,02—0,03 мА/см².

Движение в растворах под действием сил электрического поля ионов (ионофорез) или более крупных электрически заряженных частиц (элек- трофорез) используют в электротерапии для введения в организм ле- карственных веществ. Для этого прокладки под электродами смачивают раствором соответствующего вещества. Лекарственные вещества вводят в организм в соответствии со знаком заряда, который принимают частицы этих веществ при диссоциации в растворе: ох положительного электрода вводят ионы металлов, а также положительно заряженные в растворе частицы сложных веществ (хинин, новокаин и др.), от отрицательного электрода вводят ионы кислотных радикалов, а также отрицательно заряженные в растворе частицы сложных веществ (сульфидин, пенициллин и др.).

Помимо местных процедур, применяют и «общую гальванизацию», при которой ток проходит через туловище пациента. Один из способов общей гальванизации — использование в качестве электродов для конеч- ностей ванн из фаянса или полимера. Четыре ванны (для каждой ко- нечности отдельно) заполняют теплой водой или лекарственным раство- ром и включают в цепь постоянного тока с помощью угольных электро- дов.
