Основные параметры. С управляющим р-n- переходом

С управляющим р-n- переходом

Статические характеристики полевого транзистора

а) б)

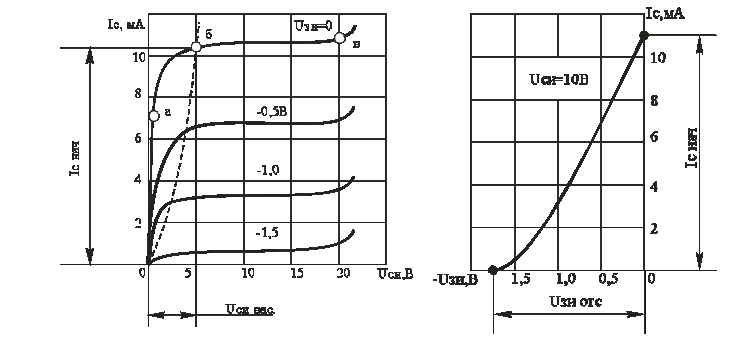

Рисунок 3.3 – Вольт-амперные характеристики полевого транзистора

с р-п- переходом и каналом п- типа:

а – стоковые (выходные); б – стоко - затворная

· максимальный ток стока Iс max (при Uзи = 0);

· максимальное напряжение сток-исток Uси max;

· напряжение отсечки Uзи отс;

· внутреннее (выходное) сопротивление ri − представляет собой сопротивление транзистора между стоком и истоком (сопротивление канала) для переменного тока:

при Uзи = const;

· крутизна стоко-затворной характеристики:

при Uси = const,

отображает влияние напряжение затвора на выходной ток транзистора;

·

· входное сопротивление при Uси = const транзистора определяется сопротивлением р-n- переходов, смещенных в обратном направлении.
