Назначение ФД - преобразование мгновенной фазы сигнала в напряжение, изменяющееся по закону модулирующей функции (полезного сигнала).
|
|
,
|
|
где - полная фаза.
Главная задача ФД - выделить информативную фазу jс(t). Для этого необходимо иметь информацию о начальной фазе j0 и частоте w0, а следовательно, при построении ФД нужно иметь некоторый опорный генератор.
Основные параметры:

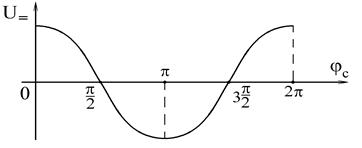

1. Детекторная характеристика: U=f(jс), где U0=const.
рабочие области характеристики там, где сохраняется ее линейность.
а) Крутизна детекторной характеристики:
SФД = dU/djc, при jc = p/2 или 3p/2.
б) Область линейности характеристики: Djc. Отсюда следует - надо иметь максимальную крутизну и максимальную область линейности характеристики.
2. Входное сопротивление ФД.
3. Выходное сопротивление ФД.
4. Допустимый уровень линейных и нелинейных искажений. Уровень линейных искажений определяется допустимым уровнем частотных и фазовых искажений.
Нелинейные искажения определяются максимальным изменением амплитуды U0, которые дают допустимый уровень нелинейных искажений.
На практике применяют три схемы построения ФД:
1) ФД векторомерного типа;
2) ФД коммутационного типа;
3) ФД синхронного типа.
В таких детекторах образуется векторная сумма опорного и выходного напряжения. При этом полезная информация заключена в величине угла между этими векторами.
Изменение фазы (угла) преобразуется в изменение амплитуды результирующего вектора, т.е. фазовая модуляция превращается в амплитудную.
Затем происходит операция амплитудного детектирования.
Используются две схемы построения ФД: однотактная и балансная.

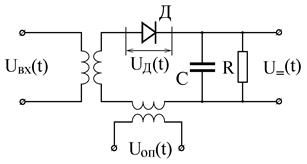

Рассмотрим однотактную схему:
С уменьшением jс растет амплитуда UД и наоборот.

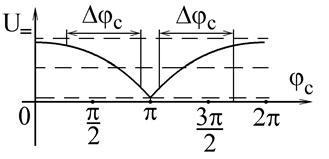

Найдем детекторную характеристику (ДХ):
; U0>>Uc
Тогда U=, где KД - коэффициент передачи амплитудного детектора.
Djс - рабочая область детекторной
характеристики.
Достоинство: простота.
Недостатки: малый линейный участок и малая крутизна детекторной характеристики, детекторная характеристика не проходит через 0.

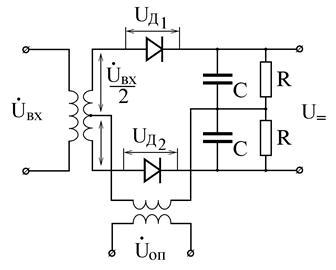

Поэтому на практике обычно применяются балансные схемы:
U =
Считаем, что j0=0.
;
;
; .
Здесь имеются три случая:
а) jс=p/2 б) jс<p/2 в) jс>p/2
Тогда выражение для детекторной характеристики запишется в виде:
U==
=, где:
<< 1; Þ U=
Т.к. U0 >> Uc Þ U@ KД Uc cosjc.
Достоинства: Большая линейность характеристики, если U0=Uc/2, то будет максимум области линейности характеристики; большая крутизна; характеристика проходит через ноль.
Недостаток: более сложное построение.
