Вывод пиксела (х, у)
Можно представить себе такой алгоритм, как цикл, в котором определяются координаты каждого пиксела. Этот алгоритм можно модифицировать для вывода толстой линии следующим образом:
Вместо вывода отдельного пиксела стоит вывод фигуры или линии, соответствующей перу – прямоугольник, круг, отрезок прямой.

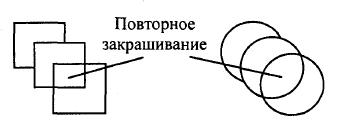

Такой подход к разработке алгоритмов толстых линий имеет преимущества и недостатки. Преимущество – можно прямо использовать эффективные алгоритмы для вычисления координат точек линии оси, например, алгоритмы Брезенхэма. Недостаток – неэффективность для некоторых форм пера. Для перьев, которые соответствуют фигурам с заполнением, количество тактов работы алгоритма пропорционально квадрату толщины линии. При этом большинство пикселов многократно закрашивается в одних и тех же точках (рис. 8).
Рис. 8

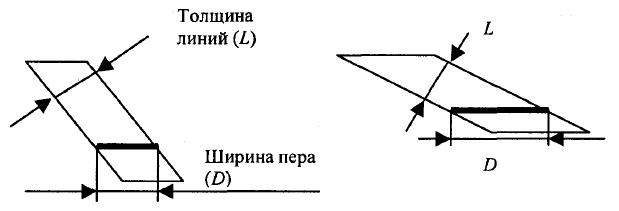

Такие алгоритмы более эффективны для перьев в виде отрезков линий. В этом случае каждый пиксел рисуется только один раз. Но здесь важным является наклон изображаемой линии. Ширина пера зависит от наклона (рис. 9).
|
|
Очевидно, что горизонтальное перо не может рисовать толстую горизонтальную линию.
Для вывода толстых линий с помощью пера в качестве отрезка линии чаще всего используются отрезки горизонтальной или вертикальной линий, реже – диагональные отрезки под углом 45 градусов. Целесообразность использования такого способа определяется большой скоростью вывода горизонтальных и вертикальных отрезков прямой. Для того чтобы достигнуть минимального количества тактов вывода, толстые линии, которые по наклону ближе к вертикальным, рисуют горизонтальным пером, а пологие линии – вертикальным пером.
Рис. 9
