Поводковые муфты

Глухие втулочные муфты.

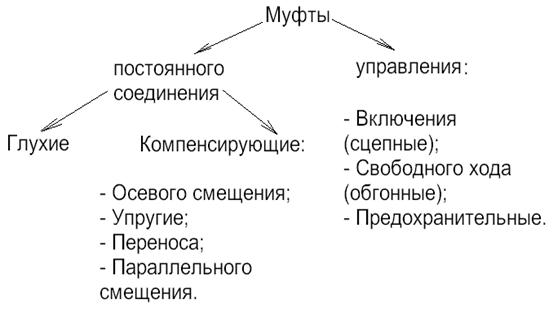

Классификация муфт по функциональным признакам.

13.2 Муфты постоянного соединения

Эти муфты применяются редко. Требуют строгих посадок.

Область применения: для валов d от 4 до 12 мм. Допускает небольшие осевые и радиальные смещения. Муфта состоит из двух полумуфт, соединенных с валами штифтами.

При угловых перекосах валов вместо цилиндрического применяют сферический палец.

При d > 25 мм эти муфты не применяются.

Крестовые муфты (муфты Ольдгейма).

Эти муфты допускают большее смещение, чем поводковые. Перпендикулярное размещение пазов позволяет компенсировать несоосность валов за счет скольжением креста. Посадки в пазах обычно Н8/d8. Детали изготовляют из стали и цементируют.

Достоинства: надежность; возможность применения при значительных несоосностях и переносах до 1°.

Недостатки: износ пазов из-за трения; невысокий КПД – ŋ = 0,96.
