Применяются при очень больших или переменных углах перекоса α до 18-20°. Некакие другие муфты такой возможностью не обладают.

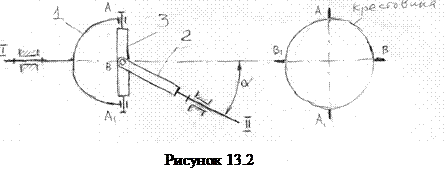

Вилки 1 и 2, закрепленные на валах, соединяются между собой крестовиной 3.
ГЛАВА 14 Упругие элементы (УЭ)
14.1 Назначение. Классификация
УЭ классифицируют по нескольким признакам:
1) По назначению:
- силовые УЭ (аккумуляторы энергии); энергия, запасаемая в них, используется для приведения в движение исполнительного органа или возвращения его в исходное положение (например, пружинный двигатель, фотозатвор);
- измерительные УЭ используются в измерительных приборах (об их деформации судят по величине сил или моментов);
- УЭ в виде упругих связей – вибро- и удароизоляторы (амортизаторы), элементы упругих муфт и т.д.
2) По роду деформации материала УЭ, работающее на растяжение, сжатие, изгиб, кручение, сдвиг.
3) По геометрическим признакам:
- стержневые;
- пластинчатые;
- оболочечные.
14.2 Характеристика и чувствительность УЭ
Упругой характеристикой УЭ называют зависимость между линейным или угловым перемещением и силой или моментом, вызывающим это перемещение, т.е.
. (14.1)
|
|
Характеристика может быть линейной и нелинейной, жесткой и мягкой. Покажем это на чертеже:
Жесткостью УЭ называется величина, определяемая формулой:
, (14.2)
, если УЭ угловой. (14.3)
Для линейной характеристики:
. (14.4)
Чувствительностью УЭ называется величина обратная жесткости:
. (14.5)
Несовершенство свойств материала УЭ вызывает:
- гистерезис;
- упругое последствие;
- релаксацию напряжений – источники погрешностей в измерительных приборах.
Гистерезисом называют несовпадение характеристик УЭ при нагружении и снятии нагрузки (кривые ОА и ВС):
Упругое последствие проявляется в том, что после прекращения нагрузки F* УЭ продолжает некоторое время самопроизвольно деформироваться (участок АВ при F*=const).
Релаксацией напряжений называется процесс постепенного ослабления напряжений при длительной постоянной нагрузке в результате перехода упругой деформации в необратимую пластическую. Для предотвращения релаксации УЭ подвергают стабилизации: многократным нагружением – разгружением, заневолеванием, дробеструйной обработке и т.д.
14.3 Винтовые пружины
14.3.1 Цилиндрические винтовые пружины
По роду деформации их различают на пружины:
- растяжения;
- сжатия;
- кручения.
В нормативно-технической документации пружины изображаются горизонтально и с правой навивкой, на чертеже указывается характеристика:
14.3.2 Расчет винтовых пружин на прочность и жесткость. Формула Рело
Важно отметить, что материал пружин растяжения (сжатия) работает на кручение. Докажем это. Для этого вырежем из пружины один полу-виток и рассмотрим равновесие выделенной части.
|
|
Приложим к точке О две равные и противоположено направленные силы F1 и F2 (статический ноль). Тогда пара сил FF1 вызывает кручение с моментом
, (14.6)

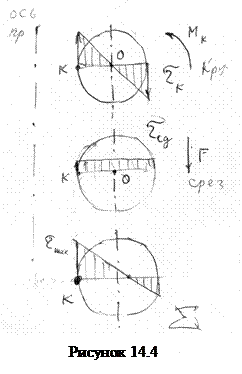

а оставшаяся сила F2 вызывает сдвиг (срез) материала. Рассмотрим эпюры напряжения:
Напряжения от кручения:
, (14.7)
. (14.8)
Напряжение от сдвига:
. (14.9)
Максимальное суммарное напряжение возникает в точке К, так как
. (14.10)
