Модуль РWRТ

Таймер включения питания обеспечивает задержку в 72мс (номинальное значение) по сигналу схемы сброса РОR. Таймер включения питания работает от внутреннего RС генератора и удерживает микроконтроллер в состоянии сброса по активному сигналу от РWRТ. Задержка РWRТ позволяет достигнуть напряжению V_DD номинального значения.

Битом - РWRТЕ в слове конфигурации можно выключить (-РWRТЕ=1) или включить (-РWRТЕ=0) таймер включения питания. Время задержки РWRТ варьируется в каждом микроконтроллере и зависит от напряжения питания и температуры.

• Модуль ОSТ

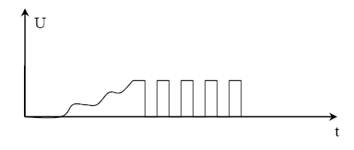

Таймер запуска генератора обеспечивает задержку в 1024 такта генератора (вход OSС1) после окончания задержки от РWRТ (если она включена). Это гарантирует, что частота кварцевого/керамического резонатора стабилизировалась. Задержка OSТ включается только в режимах НS, ХТ и LР тактового генератора после сброса РОR или выхода микроконтроллера из режима SLЕЕР.
