Волочильный стан типаUDZSA 5000/6

Шестикратный волочильный стан блочного типа модели UDZSA 5000/6 с максимальным усилием волочения на первом черновом блоке равным 50 кН (5000 кг), предназначен для волочения стальной угле­родистой проволоки при диаметре заготовки до 12 мм. При волочении медной или алюминиевой проволоки диаметр заготовки может быть больше. Общий вид волочильного стана UDZSA 5000/6 приведен на рис.3.1.

Все блоки данного стана имеют одинаковую конструкцию. Отли­чительную особенность имеет чистовой барабан, снабженный специ­альными спицами для сбора витков готовой проволоки в моток. Если волочильный стан снабжен намоточным аппаратом, то готовая прово­лока наматывается на катушки вместимостью до 1000 кг.

Каждый блок устанавливается на собственном железобетонном фундаменте, прочно прикрепляется к нему анкерными болтами. К бло­кам подводятся необходимые коммуникации: трубопроводы для водяно­го охлаждения барабанов и волокодержателей, электропитание, сис­темы управления и т.д.

В зависимости от технологических особенностей изготовления проволоки и получения необходимых механических свойств на готовом размере волочильные станы могут комплектоваться в одной линии с различным числом блоков (от одного до шести).Основные технические характеристики волочильных станов UDZSA 5000/1-6, 2500/1-6, 1250/1-10 и 630/1-10 приведены в табл.3.2.

Блоки волочильного стана UDZSA 5000/6 имеют в своем составе привод от электродвигателя переменного тока, клиноременную пере­дачу, четырехступенчатую коробку передач, две цилиндрические и одну коническую зубчатую передачу, приведенные на рис.3.2. Все механизмы установлены в литом стальном корпусе, обеспечи­вающем достаточную прочность и жесткость. Валы зубчатых колес имеют опоры на подшипниках качения. Смазка зубчатых колес и подшипниковых узлов - картерная, окунанием и разбрызгиванием. Зубья колес для увеличения стойкости подвергаются закалке и шли­фованию либо притирке. Упрочнению закалкой подвергаются и роли­ки дифференциала, работающие в условиях тяжелого нагружения.

Каждый волочильный стан оснащается заправочной цангой для протягивания конца проволоки через волочильный инструмент и нама­тывания на барабан нескольких витков проволоки для дальнейшего волочения. Другой конец цанги имеет крючок, который зацепляется за специальные отверстия в барабане. После наматывания нескольких витков проволоки (около 10) цанга снимается и стан включается с заправочной скорости на нормальную рабочую. Во время заправки нужно быть очень внимательным и предохранять руки от возможного затягивания их витками наматываемой проволоки.

Общий вид промежуточного барабана волочильного стана UDZSA 5000/п показан на рис.3.2.

Заготовка или проволока промежуточного размера, проходя через волочильный инструмент, установленный в волокодержателе 10, нама­тывается на тяговый барабан и после накопления некоторого объема пропускается через ролик 13 тормозного дифференциала и далее че­рез направляющий блок 14, установленный на вертикальной стойке, к волокодержателю следующего блока волочильного стана.

Включение блока волочильного стана производится кнопкой 9.. "Пуск", а остановка кнопкой 8 "Стоп". Управление системой охлаж­дения волочильного инструмента осуществляется перепускным клапа­ном 7, а охлаждение барабана - клапаном 6.

Во время заправки проволоки на барабане и настойке стана ножной выключатель "ползучей" медленной скорости привода блока -конечный выключатель 1. Частота вращения барабана контролируется тахогенератором 2.

Переключение ступеней зубчатых передач коробки скоростей на блоке осуществляется рычагами 16 и 17, причем одновременно одна и таже скорость (передача) устанавливается на всех блоках. Увели­чение линейной скорости волочения или окружной скорости барабанов от первого до последнего чистового осуществляется за счет различ­ного числа зубьев Za и Zb в кинематической схеме в каждом блоке.

Блокирующий контакт 15 отключает главный приводной электрод­вигатель при открытой дверце защиты. Все механизмы смонтированы на литом корпусе 18.

На рис. 3.3 представлена кинематическая схема одного блока волочильного стана UDZSA 5000/6, а в табл. 3.3 - данные чисел

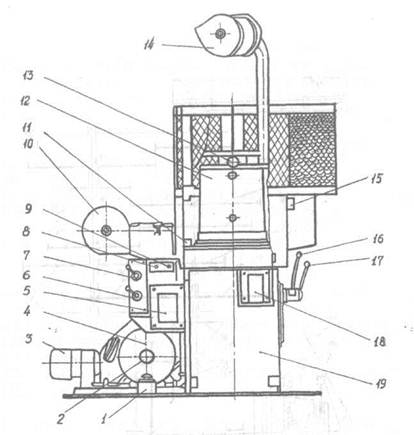

Рис. 3.2. Общий вид блока волочильного стана UDZSA 5000/п: 1 - ножная кнопка"Стоп"; 2 - тахогенератор; 3 - электродвигатель; 4 - главный приводной электродвигатель; 5 - коробка электроклемм; 6 - перепускной клапан для охлаждения барабана; 7 - перепускной клапан для охлаждения инструмента; 8 - кнопка "Стоп"; 9 - кнопка "Пуск"; 10 - направляющий ролик перед фильеродержателем; 11 -крышка бака с охлаждающей жидкостью; 12 - тянущий барабан; 13 -тормоз дифференциала; 14 - верхний направляющий ролик; 15 - бло­кирующий контакт при открывании защитного ограждения; 16 - рычаг для включения 2-й и 4-й передачи; 17 - рычаг для включения 1-й и 3-й передач; 18 - корпус блока
