СЖАТЫЕ ЭЛЕМЕНТЫ

Лекция 12

К сжатым элементам относят:

- колонны;

- верхние пояса ферм, загруженные по узлам, восходящие раскосы и стойки решетки ферм;

- элементы оболочек;

- элементы фундамента и некоторые другие конструктивные элементы;

- стены

Рис. 12.1. Сжатые элементы

а – колонна;

б – верхний пояс безраскосной фермы

в – стены подземного резервуара

Центрально сжатые элементы – элементы, в которых сжимающие силы действуют по оси элемента.

К центрально сжатым элементам относятся большинство промежуточных опор (колонн) покрытий и перекрытий промышленных и гражданских зданий; верхние пояса ферм, свободные от местных нагрузок; сжатые элементы решеток.

Железобетонные колонны бывают как сборные, так и монолитные. По армированию они подразделяются на 3 типа:

1. с гибкой продольной арматурой и поперечными стержнями;

2. с гибкой продольной арматурой и косвенной арматурой в виде спиралей или сварных колец;

3. с жесткой (несущей) арматурой.

Форма поперечного сечения центрально сжатых колонн бывает преимущественно квадратная и прямоугольная. Для уменьшения веса сборных колонн их могут делать двутавровыми и полыми (трубчатого и коробчатого сечений). При спиральном армировании колонны бывают круглые или многоугольные.

Перед разрушением колонн прямоугольного сечения напряжения в бетоне достигают предельной призменной прочности, напряжения в арматуре – предела текучести, а величина разрушающего усилия равна сумме предельных усилий в арматуре и бетоне. Таким образом, при расчете центрально-сжатых элементов по расчетным предельным состояниям условие прочности сечений колонн заключается в том, чтобы продольная сила от расчетных нагрузок не превосходила суммы внутренних расчетных усилий в бетоне и арматуре, т.е.

где N – расчетное усилие;

расчетное сопротивление бетона осевому сжатию;

расчетное сопротивление арматуры при сжатии;

площадь бетона;

площадь растянутой и сжатой арматуры соответственно.

Гибкие железобетонные элементы вследствие продольного изгиба теряют устойчивость при напряжениях в бетоне и арматуре менее предельных. Кроме того, из-за несовершенства геометрических форм элементов конструкции, неоднородности бетона центральное сжатие в чистом виде не наблюдается, а происходит внецентренное сжатие с так называемыми случайными эксцентриситетами.

Гибкие элементы, не имеющие заданных эксцентриситетов, согласно СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» рассматривают как центрально сжатые, а снижение их несущей способности и влияние случайных эксцентриситетов (в пределах допустимого) учитывают коэффициентом продольного изгиба :

Величину случайного эксцентриситета принимают по п. 1.21. СНиП 2.03.01-84* «Бетонные и железобетонные конструкции»

где расчетная длина элемента с учетом точек закрепления;

высота сечения элемента.

По п. 4.2.6. СП 52 – 101 – 2006 «Бетонные и железобетонные конструкции без предварительного напряжения» величина случайного эксцентриситета принимается

Кроме того, для конструкций, образуемых из сборных элементов, следует учитывать возможное взаимное смещение элементов, зависящее от вида конструкций, способа монтажа и т. п.

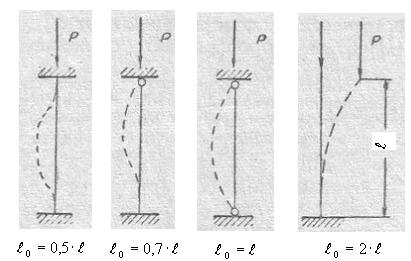

Расчетная длина элемента зависит от закрепления его концов и принимается.
