Электрический КЗВ или система ЗВ

Формирование и доведение программы до слушателя осуществляется с помощью специального комплекса технических средств, образующих электрический канал звукового вещания. По электрическому каналу звукового вещания сигналы ЗВ передаются от источника звукового сигнала (микрофон, магнитофон и т.д.) до преобразователя электрических звуковых сигналов в акустические (динамик радиоприемника или трансляционного приемника проводного вещания).

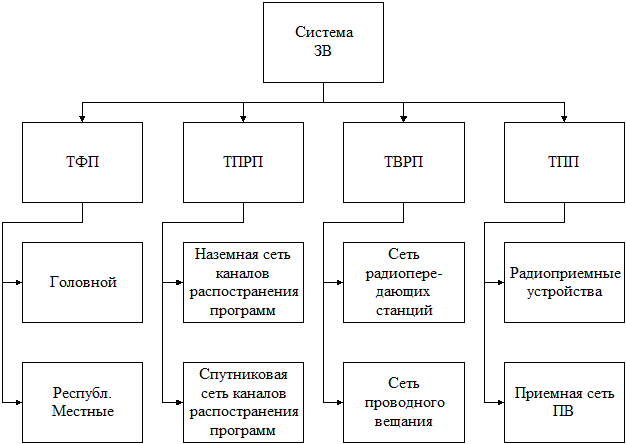

Электрический КЗВ или система ЗВ состоит из следующих функциональных частей (Рис.1) – трактов: формирования программ; первичного и вторичного распределения программ; приема программ.

ТФП – тракт формирования программ начинается с микрофона (или иного источника электрических звуковых колебаний) и заканчивается на выходе центральной аппаратной радиодома (радиотелецентра).

АСК – аппаратно-студийный комплекс оборудован микрофонами, усилителями, магнитофонами, пультами режиссёров, аппаратурой коммутации и распределения. АСК состоит из студий и студийных аппаратных и предназначен для формирования фрагментов программ и записи их на магнитную ленту (диск). В каждом радиодоме имеется фонотека, из которой берут записи требуемые для данной программы. Отдельные фрагменты программ можно получить из трансляционных пунктов, оборудованных в концертных залах, театрах, на стадионах данного города и по междугородним каналам звукового вещания из других радиодомов.

Рис.1

Для приема этих фрагментов программы предусмотрена трансляционная аппаратная (ТА). Программы сформированные в вещательной аппаратной поступают в центральную аппаратную для коммутации потребителям, в аппаратную звукозаписи (АЗ) и в отдел контроля. Технический контроль программ производится непрерывно.

На выходе ЦА радиодома начинается тракт первичного распределения программ (ТПРП).

По соединительной линии сигналы ЗВ от ЦА радиодома поступают в коммутационно-распределительную аппаратную. Московская КРА называется центральной (ЦКРА). ЦКРА коммутирует сигналы ЗВ на городской радиотрансляционный узел (ГРТУ), на радиовещательную станцию, осуществляющую вещание программ в районе расположения данного радиодома.

С другими радиодомами, распределенными по всей стране в областных (краевых, республиканских центрах) центрах, головной радиодом связан через магистральный канал ЗВ

Магистральный канал ЗВ образуют ЦМВА, кабельная, радиорелейная или спутниковая системы связи и МВА областного центра. Спутниковая система связи состоит из двух земных станций и искусственного спутника земли – ретранслятора.

Тракт вторичного распределения программ образует РВС и ГРТУ, связанные соединительными линиями с КРА вещательного района.

Тракт приема программ ЗВ формируется парком радиовещательных и трансляционных приемников, находящихся у населения.

Таким образом, доведение до слушателей программ ЗВ осуществляется двумя способами: с помощью РВС или проводного вещания. Оба способа используются одновременно, т.к. каждый из них имеет свои преимущества и недостатки.

Достоинством радиовещания является многопрограмность и большая дальность действия. Система ПВ обеспечивает трансляцию трех программ при большей по сравнением с радиовещанием надежностью, а трансляционный приемник дешевле радиоприемника.

Кроме того городские (в небольших городах), районные, сельские программы транслируются только по местной радиотрансляционной сети.

Региональный принцип построения сети распределения программ ЗВ (радиально-узловой).

КЗВ – это каналы, образованные в высокочастотных системах передачи: радиорелейных, спутниковых, кабельных. Имеются два типа КЗВ: магистральный и внутризоновый.

Магистральные каналы образуются в кабельных, радиорелейных и спутниковых системах передачи и служат для подачи программ потребителям в других областях и республиках.

Внутризоновые каналы организуются в кабельных и радиорелейных системах передачи и предназначены для распространения программ потребителям, расположенных в пределах одной зоны (области).

Параметры качества и нормы на них для КЗВ приведены в:

1. ГОСТ 11515 – 91. Каналы и тракты звукового вещания. Классы. Основные параметры качества.

2. МККТТ. Рекомендация J. 11. Условные эталонные цепи для передачи программ ЗВ.

3. МККТТ. Рекомендация J. 21. Технические характеристики каналов ЗВ с полосой частот 15 кГц.

4. МККТТ. Рекомендация J. 22. Технические характеристики каналов ЗВ с полосой частот 10 кГц.

5. МККТТ. Рекомендация J. 23. Технические характеристики узкополосных каналов ЗВ.

В соответствии с этими документами рассматриваются следующие типы каналов:

1. Канал ЗВ с полосой частот 15 кГц. Этот тип канала рекомендуется для передачи монофонических программ ЗВ высокого качества и стереофонических программ ЗВ.

2. Канал ЗВ с полосой частот 10 кГц. Канал рекомендуется для передачи монофонических программ.

3. Узкополосные каналы ЗВ (с полосами 5 и 7 кГц). Эти каналы рекомендуются для организации временных КЗВ, предназначенных для передачи репортажей о событиях, представляющих широкий интерес, а также для постоянных каналов ЗВ, используемых в основном для передачи речи или в качестве соединительной линии между студиями радиодомов и в КВ, ДВ, СВ диапазонах радиовещания.

Для нормирования характеристик КЗВ принимается эталонная цепь определенной длины.

Для радиорелейных и кабельных систем передачи такая цепь имеет общую длину 2500 км, и содержит два промежуточных пункта переприема по звуковой частоте, делящих цепь на три участка равной длины.

Нормы на параметры каналов ЗВ приведены также в [2, ЗВ, справочник].

Современные аналоговые системы передачи, используемые для каналов ЗВ, построены на основе частотного разделения каналов (ЧРК). В них используются принципы многократного преобразования частоты и объединения каналов в группы.

В системе ЧРК основным является канал тональной частоты (ТЧ), по которому могут передаваться сигналы в полосе 0,3…3,4 кГц. С учетом необходимости фильтрации при разделении на один канал отводится f = 4кГц.

На первой ступени преобразования частоты, называемой индивидуальным преобразованием, 12 каналов ТЧ объединяются в первичную 12 – канальную группу, занимающую полосу частот 60 – 108кГц.

На второй ступени 5^ть первичных 12^ти канальных групп преобразования в 60^ти канальную группу в полосе частот 312..552кГц.

На третьей ступени преобразования из 5^ти 60^ти канальных вторичных групп образуется 300 – канальная третичная группа в полосе частот 812 – 2044кГц.

Существует также четвертичная 900 канальная группа, имеющая спектр частот 8516 – 12388кГц. На основе этих стандартных групп формируются многоканальные системы передачи с числом каналов от 12 до 10800.

Как говорилось ранее, ЗВ подразделяется на радиовещание и проводное вещание.

Для радиовещания введены участки в диапазонах километровых (ДВ), гектометровых (СВ), декаметровых (КВ) и метровых волн.

Это перекрывает диапазон частот от 0,15МГц до 108МГц.

Радиовещательные спутниковые системы работают в диапазонах частот от 0,62ГГц до 42,5ГГц. Наиболее перспективным диапазоном для национальных и региональных систем РВСС считается диапазон 11,7 – 12,75ГГц. В этом диапазоне размещено 40 частотных каналов с шириной полосы 27МГц. В этом диапазоне работают такие зарубежные системы, как “Unisat” (Великобритания), AUT – SAT (Австрия), TVSAT (ФРГ), Olimpus (Италия), TDF (Франция), SAUSAT (Швейцария), BS (Япония), Tele – X (Скандинавские страны). Аналогичная система создается и у нас. Она получила название СТВ – 12 (система TV – вещания в диапазоне 12ГГц).

В диапазоне частот 22,5…23ГГц предполагается создание систем ТВ высокой четкости.

Неотъемлемой частью системы ЗВ являются радиовещательные приемники, которые совместно с приемниками проводного вещания образуют тракт приема программ ЗВ.

Безусловно, от параметров радиоприемников в конечном итоге зависит качество принятых звуковых программ.
