Достоинства, недостатки и применение заклепочных соединений

Достоинства:

1. Высокая надежность соединения.

2. Удобство и надежность контроля качества шва.

3. Хорошая сопротивляемость вибрационным и ударным нагрузкам.

Недостатки:

1. Высокая стоимость, так как процесс получения заклепочного шва состоит из большого числа операций (разметка, продавливание или сверление отверстий, нагрев заклепок, их закладка, клепка) и требует применения дорогостоящего оборудования (станки, прессы, клепальные машины).

2. Большой расход материала, так как из-за ослабления деталей отверстиями под заклепки требуется увеличение площади сечений. Кроме того, необходимость применения накладок и прочих дополнительных элементов также приводит к увеличению расхода материала.

Применение. В настоящее время заклепочные соединения применяют:

1. В конструкциях, воспринимающих значительные вибрационные и ударные нагрузки при высоких требованиях к надежности соединения.

2. При изготовлении конструкций из не свариваемых материалов (дюралюминий, текстолит и др.).

3. В соединениях окончательно обработанных деталей, в которых применение сварки недопустимо из-за их коробления при нагреве.

В современном машиностроении область применения заклепочных соединений все более сокращается по мере совершенствования методов сварки.

Основные типы заклепок. Форму головки выбирают в зависимости от назначения заклепочного шва. Форма определяет тип заклепки. Наибольшее применение имеют заклепки с полукруглыми головками (рисунок 3.2, а). Заклепки с потайными головками (рисунок 3.2, б)применяют тогда, когда конструктивно недопустимы выступы головок.

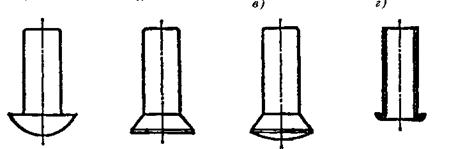

Рисунок 3.2 – Основные типы заклепок:

а – с полукруглой головкой;

б – с потайной головкой;

в – с полу потайной головкой;

г – трубчатая

Заклепки с полупотайной головкой (рисунок 3.2, в) используют в том случае, когда выступающие закладные головки заклепок мешают перемещению каких–либо деталей или в случае больших гидродинамических и аэродинамических сопротивлений. Трубчатые заклепки (рисунок 3.2, г)применяют в слабо нагруженных металлических соединениях, а также в соединениях неметаллических материалов (фибра, текстолит и др.). Замыкающая головка трубчатой заклепки получается развальцовкой свободного конца. Все заклепки стандартизованы (см. справочную литературу).
