Коллективные средства защиты

Для групповой защиты личного состава, раненых и больных от современных видов оружия используются специально оборудованные фортификационные сооружения и подвижные объекты боевой техники и транспорта (см. табл.)

Таблица

Классификация средств коллективной защиты от ОМП

Полевые защитные сооружения	Подвижные (маневровые)
открытого типа	закрытого типа
окопы; траншеи; щели;	ниши блиндажи; землянки; убежища	танки; БМП; бронетранспортеры; спец. транспорт, в т.ч. санитарный

Защита экипажей, танков, боевых машин пехоты и других подвижных объектов достигается оборудованием в них средств коллективной защиты. В их состав входят прибор радиационной и химической разведки ПРХР, фильтровентиляционная установка ФВУ для очистки воздуха от ОВ, РВ и БС, средства герметизации машины и коммутационная аппаратура.

Защитные сооружения - это инженерные сооружения, специально пред назначенные для коллективной защиты рабочих и служащих предприятий, а также населения от поражающих факторов ЧС.

Защитные сооружения делят на убежища, противорадиационные укрытия, простейшие укрытия. Убежища и ПРУ обычно строятся заблаговременно по специальным строительным нормам и правилам "Инженерно-технические мероприятия гражданской обороны и предупреждения чрезвычайных ситуаций". При отсутствии ЧС они используются в хозяйственных целях (как склады, бытовые помещения, учебные классы, столовые, буфеты и т.п.). Однако всегда нужно предусматривать возможность быстрого перевода убежищ и ПРУ на использование по прямому назначению.

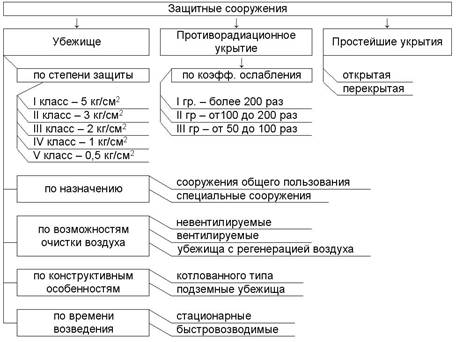

Рис. Классификация коллективных средств защиты

Убежище - это инженерное сооружение, обеспечивающее защиту укрываемых в нем людей от воздействия всех поражающих факторов ЧС: световое излучение, проникающая радиация, ударная волна, отравляющие вещества (ОВ) и аварийноопасные химические вещества (АОХВ), бактериальные средства (БС), высокие температуры в зонах пожаров, обломки разрушенных зданий.

Основные требования к убежищам:

­ наличие равнопрочных ограждающих конструкций,

­ выдерживающих заданные нагрузки от ударной волны,

­ наличие систем жизнеобеспечения и ФВУ,

­ экономичность.

Типовое убежище состоит из основных и вспомогательных помещений.

К основным относятся:

­ помещения для укрываемых людей,

­ пункт управления

­ медицинский пост (пункт).

К вспомогательным относятся:

­ помещения для фильтровентиляционной установки (ФВУ),

­ санитарного узла,

­ дизельной электростанции,

­ продовольственного склада.

В убежище оборудуются тамбур-шлюзы и тамбуры, электрощитовая, а в ряде случае - артезианская скважина, станция перекачки, балонная.

В убежищах мед. учреждений дополнительно предусматриваются:

­ помещений для размещения больных,

­ операционная-перевязочная,

­ предоперационная-стерилизационная,

­ процедурная-перевязочная,

­ буфетная,

­ санитарная комната,

­ посты медсестер.

Убежище должно иметь не менее двух входов, расположенных в противоположных его концах. Встроенное убежище должно иметь аварийный выход.

Фильтровентиляционная система должна работать в двух режимах: чистой вентиляции и фильтровентиляции. В первом режиме воздух очищается от грубодисперсной радиоактивной пыли, во втором - от остальных радиоактивных осадков, а также от АОХВ и БС.

При расположении убежища в месте, где возможен сильный пожар или загазованность АОХВ, может предусматриваться режим полной изоляции помещений убежища с регенерацией воздуха в них.

Если убежище загерметизировано надежно, то после закрывания дверей и приведения фильтровентиляционного агрегата в действие давление воздуха внутри убежища становится несколько выше атмосферного (образуется так называемый воздушный подпор).

В убежище оборудуются различные системы жизнеобеспечения. Электроснабжение обычно осуществляется от внешней электросети, а при необходимости и от автономного электроисточника - защищенной дизельной электростанции. Убежище должно иметь телефонную связь и репродукторы, подключенные к радиотрансляционной сети.

Водоснабжение и канализация убежища обеспечиваются на базе общих водопроводных и канализационных сетей. Помимо этого, в убежище предусматриваются аварийные запасы воды и приемники фекальных вод, которые должны работать независимо от состояния внешних сетей. Отопление осуществляется от общей отопительной сети.

В помещениях убежища размещаются дозиметрические приборы, приборы химической разведки, защитная одежда, средства тушения пожара, аварийный запас инструментов, средства аварийного освещения, запас продовольствия и воды, медицинское имущество.

Для медико-санитарного обеспечения в защитных сооружениях вместимостью до 150 чел. работают 2 сандружинницы, в сооружениях вместимостью до 600 чел. предусмотрен санитарный пост (4 сандружинницы или 1 медицинская сестра и 3 сандружинницы), при вместимости более 600 чел. - врачебный медицинский пункт (1 врач и 4 сандружинницы в смену при двухсменной работе). Для санитарного поста необходима площадь не менее 2 м², для врачебного медицинского пункта - 9 м².

В городах для укрытия нетранспортабельных больных при больницах, имеющих убежища, развертываются стационары для нетранспортабельных. В них на каждые 50 коек положено 2 врача, 3 дежурные медицинские сестры, 2 медицинские сестры для операционно-перевязочной, 1 медицинская сестра для процедурной-перевязочной и 4 санитарки. На каждые 50 последующих больных добавляется половина указанной численности персонала.

Основные нормативы планировки убежищ медицинского назначения:

- на 1 перевязочный стол - 10 м2 - на 1 операционный стол 15 м2

- на 1 место в изоляторе - 4 м2 - на 1 пострадавшего на носилках -2,5-3м2

Кроме того, в стационаре для нетранспортабельных, укрываемых в убежище 600-коечного корпуса, выделяется обслуживающий (технический) персонал: 2 дежурных слесаря, 1 дизелист, 1 электрик, 1 буфетчица.

Во всех защитных сооружениях должны соблюдаться санитарно-гигиенические нормы и требования, изложенные в "Санитарных правилах устройства и эксплуатации защитных сооружений ГО" (см табл.).

Таблица.

Гигиенические нормы для убежищ (по Сахно И.И., Сахно В.И., 2002)

Показатель	Убежище общего назначения	Убежище для лечебных стационаров
Нормы воздуха на 1 чел., м3/ч	7-20	10-30
Содержание О2, %	16-18	17-20
Содержание СО2, %
- при работе ФВУ		0,5
- в условиях полной изоляции	2-3	1-2
Температура воздуха, °С	16-30	18-23
Влажность воздуха, %
Площадь пола: сидя, м2	0,5	0,5-0,75
лежа (носилки), мхм	0,65 х 1,8	1,9x2,2
Запас воды на 1 чел., л/сут		20 л - на 1 больного и 3 л - на 1 чел. обслуживающего персонала

Быстро возводимые убежища должны иметь как минимум помещения для укрываемых, места для размещения фильтровентиляционного оборудования (простейшего или промышленного изготовления), санузла и аварийного запаса воды. В них оборудуются вход, выход и аварийный выход (лаз). Для строительства быстро возводимых убежищ применяются сборный железобетон, элементы коллекторов инженерных сооружений городского подземного хозяйства.

Вход в убежище:

1) проводится частичная санитарная обработка,

2) частичная дезинфекция и дезактивация,

3) полушубки и шинели оставляют в тамбуре,

4) вход группами 4-5 чел. проходят через тамбур, задерживаясь на 5-6 минут.

5) в убежище противогаз снимается и переводится в положение "наготове".

Особенность выхода из убежища:

1) проводится без задержки в тамбурах,

2) режим работы вентилятора должен быть усилен.

Во время нахождения людей в убежище необходимо беречь кислород (запрещается использовать печи, керосиновое и свечное освещение, запрещается курение).

Противорадиационное укрытие (ПРУ) - это защитное сооружение, обеспечивающее защиту укрываемых от светового излучения, воздействия ударной волны малой мощности (до 0,2 кг/см2) и значительно ослабляющее воздействие проникающей радиации.

ПРУ может быть размещено в специально оборудованном подвале, а при определенных условиях (например, высоком уровне грунтовых вод) - в цокольных этажах зданий. Предпочтительнее полное заглубление ПРУ.

В ПРУ предусматривают основные и вспомогательные помещения. Основные помещения: помещения для укрываемых людей, медицинского поста (медпункта). Вспомогательные: санузел, вентиляционная камера, комната для хранения загрязненной верхней одежды.

Приспособление помещений под ПРУ включает усиление ограждающих конструкций для защиты от попадания радиоактивной пыли и действия ударной волны, их герметизацию, устройство вентиляции, оборудование санузлов и водопровода, установку нар для сидения и лежания.

Защитные свойства ПРУ от ионизирующего излучения оцениваются по коэффициенту ослабления радиационного излучения, который показывает, во сколько раз ПРУ уменьшает уровень радиации по сравнению с открытой местностью, а следовательно, и дозу облучения укрываемых людей. ПРУ устраиваются так, чтобы коэффициент ослабления был наибольшим. Все ПРУ в городах в зависимости от коэффициента ослабления делятся на три группы: к 1-й группе относятся укрытия с коэффициентом ослабления от 200 и выше, ко 2-й группе - от 100 до 200, к 3-й группе - от 50 до 100. Подвалы в деревянных домах ослабляют радиацию в 7-12 раз, в каменных зданиях - в 200-300 раз, средняя часть подвала каменного здания в несколько этажей - до 500 раз. В качестве ПРУ могут быть использованы также надземные этажи зданий и сооружений. Наиболее пригодны для этого внутренние помещения каменных зданий с капитальными стенами и небольшой площадью проемов. Первый и последний этажи ослабляют радиацию в меньшей степени. В сельской местности особое внимание должно уделяться использованию в качестве ПРУ погребов, подвалов, а также овощехранилищ и свободных силосных ям. Противорадиационные укрытия для учреждений здравоохранения должны иметь следующие основные помещения: для размещения больных и выздоравливающих, медицинского и обслуживающего персонала, процедурную (перевязочную), буфетную и посты медицинских сестер (см. табл.).

Больных, медицинский и обслуживающий персонал следует размещать в отдельных комнатах (за исключением постов дежурного персонала). В ПРУ больниц хирургического профиля надо развертывать операционно-перевязочную и предоперационно-перевязочную палаты. Для тяжелобольных следует предусматривать санитарную комнату.

Таблица

Нормы площади помещений в ПРУ для больниц (м²)[1].

Помещение	При вместимости убежища, коек	При вместимости ПРУ, коек
< 150	151-300	200-400	401-600	601-1000
Помещение на 1 укрываемого для:
­ тяжелобольных при высоте помещений >3 м	1,9	1,9	1,9	1,9	1,9
­ тяжелобольных при высоте помещений 2,5 м	2,2	2,2	2,2	2,2	2,2
выздоравливающих	-	-	1,0	1,0	1,0
Операционно-перевязочная
Предоперационно-стерилизационная
Процедурная-перевязочная	-	-
Буфетная
Санитарная комната
Посты медсестер	-	-
Для медицинского и обслуживающего персонала(на 1 укрываемого)	0,5	0,5	0,5	0,5	0,5

Противорадиационные укрытия для инфекционных больных следует проектировать по индивидуальному заданию, предусматривая размещение больных по видам инфекции и выделяя при необходимости помещения для отдельных боксов.

Дооборудование подвальных этажей и внутренних помещений зданий повышает их защитные свойства в несколько раз. Коэффициент защиты подвалов деревянных домов повышается примерно до 100, каменных домов - до 800-1000. Необорудованные погреба ослабляют радиацию в 7-12 раз, а оборудованные - в 350-400; необорудованные овощехранилища - в 40, а оборудованные - в 1000 раз. Для повышения защитных свойств помещений и обеспечения их герметизации заделывают оконные и лишние дверные проемы; их закладывают мешками с песком, кирпичом, забивают досками. Все щели, трещины и отверстия в стенах и потолках тщательно заделывают. Места ввода отопительных и водопроводных труб проконопачивают. Снаружи у стен делают грунтовую обсыпку на высоту до 1 м. Вентиляция заглубленных укрытий вместимостью до 50 чел. осуществляется естественным проветриванием через приточный и вытяжной короба. Короба могут быть выполнены из досок или из асбестоцементных, керамических, металлических труб. Они должны иметь сверху козырьки, а внизу (в помещении) - плотно пригнанные задвижки.

В ряду инженерно-технических мероприятий ГО по снижению тяжести ЧС важное место занимает строительство убежищ и укрытий в зонах вероятных разрушений, радиоактивного и химического загрязнения. По месту расположения, времени приведения в готовность и защитным свойствам эти убежища отвечают требованиям защиты людей в соответствующих ЧС военного, природного и техногенного характера.

Простейшие укрытия - это защитные сооружения, обеспечивающие защиту укрываемых от летящих обломков, светового излучения, а также снижающие воздействия ионизирующего излучения и ударной волны. К ним относятся щели (открытые и перекрытые), траншеи, подземные переходы улиц.

Простейшие сооружения открытого типа (траншеи, щели) снижают потери от обычных средств поражения и ударной волны ядерного взрыва, частично от светового излучения и проникающей радиации. Эти сооружения используются для укрытия раненых и больных, но они не эффективны в отношении защиты от 0В и бак. средств.

Простейшие сооружения закрытого типа (блиндажи, землянки) обеспечивают более надежную защиту. Они должны быть герметизированы и могут быть вентилируемыми и невентилируемыми. Время возможного пребывания людей в невентилируемых сооружениях весьма ограничено и не превышает 1 часа.

Укрытия простейшего типа строятся при непосредственной угрозе или возникновении ЧС. Наиболее доступными простейшими укрытиями являются щели.

Щель может быть открытая или перекрытая. Вероятность поражения людей воздушной ударной волной в открытой щели уменьшается в 1,5-2 раза по сравнению с нахождением на открытой местности, возможность облучения людей в результате радиоактивного загрязнения местности становится меньше в 2-3 раза. В перекрытой щели защита людей от светового излучения будет полной, воздействие от ударной волны ослабляется в 2,5-3 раза, а от проникающей радиации и излучения на радиоактивно загрязненной местности при толщине грунтовой обсыпки поверх перекрытия 60-70 см - в 200-300 раз.

Щели строятся силами населения из подручных средств и строительных материалов промышленного изготовления. Первоначально создаются открытые щели и траншеи глубиной 180-200 см, шириной по верху 100-120 см, по дну - 80 см. В последующем они должны совершенствоваться и превращаться в перекрытые щели, а затем в ПРУ. Вместимость - от 20 до 60 чел.

В простейших укрытиях следует находиться в СИЗ: в открытых - в защитной одежде и противогазах (респираторах), в перекрытых - в противогазах (респираторах).

Строят щели вне зон возможных завалов и затопления (на расстоянии от наземных зданий, равном половине их высоты плюс 3 м, а при наличии свободной территории - дальше). В городах лучше всего строить щели в скверах, на бульварах и в больших дворах, где не проложены инженерные сети. В сельской местности - в садах, на огородах, пустырях. Нельзя строить щели вблизи взрывоопасных цехов и складов, резервуаров с АОХВ, возле электрических линий высокого напряжения, магистральных газопроводов.

При следовании в защитные сооружения укрываемые обязаны иметь при себе двухсуточный запас продуктов питания, принадлежности туалета, необходимые личные вещи, документы и СИЗ.
