Кислородный изолирующий противогаз кип-8

Предназначен для защиты органов дыхания и глаз человека при выполнении работ, связанных, главным образом, с тушением пожаров и действиями в среде, непригодной для дыхания. Он находится на оснащении, как правило, противопожарных подразделений, иногда используется специализированными аварийно-спасательными формированиями.

Сложность применения КИП-8 состоит в том, что каждый раз после работы он нуждается в замене кислородного баллона и переснаряжении регенеративного патрона. Это должны выполнять специалисты в стационарных условиях, созданных на сегодня в пожарных командах.

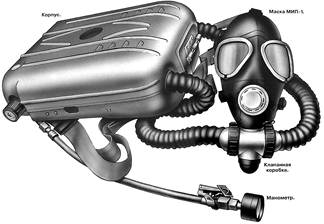

Противогаз представляет собой аппарат с замкнутым циклом дыхания, регенерацией газовой смеси и подпиткой ее кислородом из специального баллона. В его состав входят: лицевая часть МИП-1, клапанная коробка, дыхательный мешок с предохранительным клапаном, регенеративный патрон РП-8, кислородный баллон с вентилем, блок легочного автомата и редуктор, устройство звукового сигнала, выносной манометр, гофрированные трубки вдоха и выдоха, корпус с крышкой и ремнями. Кроме того в комплект входит набор инструмента и запасных частей. Все его узлы, за исключением клапанной коробки с лицевой частью, гофрированных трубок и манометра, размещены в жестком металлическом корпусе с открывающейся крышкой. Сопротивление дыханию системы противогаза со снаряженным патроном ХПИ (химический поглотитель известковый) при легочной вентиляции 30 л/мин на вдохе с выключенным звуковым сигналом составляет не более 35 мм вод.ст., с включенным - не более 250, на выдохе - не более 40.

Емкость кислородного баллона - 1 л, рабочее давление - 200 кгс/ см². Непрерывная подача кислорода при давлении в баллоне 200 - 30 кгс/см² - 1,4 ± 0,2 л/мин. Производительность легочного автомата при пользовании им как клапаном аварийной подачи кислорода - не менее 40 л/мин.

Дыхательный мешок является резервуаром для необходимого количества воздуха, обогащенного кислородом, которым обеспечивается нормальное дыхание человека. Сопротивление открытию предохранительного клапана мешка при постоянном Потоке 1,4 ± 0,2 л/мин - 15 -30 мм вод.ст. Сопротивление открытию легочного автомата при отсосе из дыхательного мешка 6 л/мин - 20 - 35 мм вод.ст. Продолжительность действия регенеративного патрона РП-8 - не менее 2 ч. Перерыв в работе не влияет на защитную мощность химпогло-тителя. Сменить патрон во время работы в противогазе невозможно. Габариты: 450 х 345 х 160 мм. Масса - около 10 кг.

Противогаз КИП-8 работает по замкнутой (круговой) схеме. При выдохе газовая смесь из лицевой части проходит через клапан выдоха, гофрированную трубку, регенеративный патрон, наполненный ХПИ, который очищает выдыхаемую газовую смесь, поглощая углекислый газ. Далее очищенная газовая смесь идет в дыхательный мешок, где обогащается кислородом, поступающим через дюзу легочного автомата из кислородного баллона.

При вдохе обогащенная кислородом газовая смесь из дыхательного мешка через устройство звукового сигнала, гофрированную трубку и клапан вдоха поступает под лицевую часть. В случае, если кислорода, подаваемого через дюзу, на вдох не хватает и в дыхательном мешке создается разряжение (20 - 30 мм вод.ст.), открывается клапан легочного автомата и через него подается недостающее количество кислорода. Если же в дыхательном мешке окажется избыточное количество газовой смеси, то последняя стравливается через предохранительный клапан в атмосферу. В аварийных случаях подача кислорода в дыхательный мешок может производиться ручным байпасом. При нажатии на его кнопку открывается клапан легочного автомата и кислород поступает из баллона через редуктор в дыхательный мешок.

Запас кислорода в баллоне контролируется при помощи выносного манометра. Звуковой сигнал (типа свисток) срабатывает в двух случаях: если вентиль кислородного баллона окажется закрытым или давление в кислородном баллоне менее 35 - 20 кгс/см².

К пользованию противогазом КИП-8 допускаются только лица, прошедшие медицинское освидетельствование, не имеющие противопоказаний для работы в кислородных изолирующих аппаратах и получившие специальную подготовку, которая заключается в изучении устройства, порядка и правил работы в противогазе данного типа, получении навыков в технической их проверке на исправность. Кроме того, с бойцами, пользующимися КИП-8, проводятся систематические тренировки.

Работать в противогазе можно в течение 90 - 100 мин, в зависимости от ее напряженности. Тяжелую надо непременно чередовать с кратковременным отдыхом. Дыхание должно быть ровным и достаточно глубоким. Частые и неглубокие вдохи ведут к тому, что в подмасочном пространстве постоянно будет оставаться воздух, насыщенный углекислым газом. Это, естественно, скажется на самочувствии и работоспособности. Не менее важно постоянно следить за показаниями манометра, чтобы знать, сколько кислорода осталось в баллоне, можно ли продолжать работу или пора выходить из задымленной зоны. Хранятся противогазы в собранном виде в помещении с умеренной влажностью - 50 - 60%, при температуре +3°С до +20°С, обязательно предохраняя резину от солнечных лучей и тепла отопительных приборов.

ШЛАНГОВЫЕ ПРОТИВОГАЗЫ

Шланговые противогазы ПШ-1Б и ПШ-РВ применяются для обеспечения безопасности работ по ремонту и очистке различных емкостей для хранения химических продуктов (цистерны, баки, котлы), колодцев, подземных трубопроводов химических производств, дымоходов, подвальных и других помещений, где могут скапливаться углекислый газ и вредные газообразные вещества; вы думаете, как сберечь жизнь и здоровье людей, которым, возможно, придется действовать при чрезвычайных ситуациях.

Они являются надежными средствами защиты органов дыхания изолирующего типа в атмосфере, содержащей менее 16 объемных процентов кислорода и более 0,5 вредных паро- и газообразных примесей. Шланговые противогазы эффективны при условии герметичности их сборки.

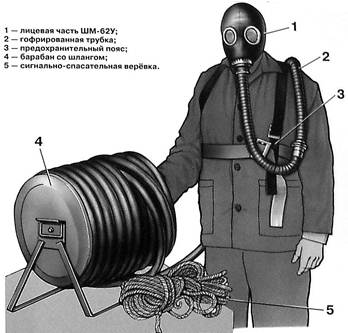

Особое внимание следует обращать на то, чтобы работающие в противогазах постоянно находились под контролем дублеров (страховщиков), остающихся вне опасной зоны и в случае необходимости оказывающих им помощь, для чего они имеют наготове второй противогаз. Шланговый противогаз ПШ-1Б - безнапорного типа, состоит из лицевой части ШМП-1 или ШМ-62У (3 ростов) и двух последовательно соединенных гофрированных трубок, к которым прикреплен армированный шланг длиной 10 м. Кроме того, в комплект входит предохранительный пояс, состоящий из ремня, плечевых лямок и сигнально-спасательной веревки.

На левой лямке через угольник закреплены соединительные трубки, а на ремне - посредством скобы и гайки - шланг. 12-метровая сигнально-спасательная веревка привязана со стороны спины к лямкам пояса. Противогаз хранится и переносится в барабане, на который плотно наматывается шланг. Лицевые части (3 ростов), гайка и паспорт, упакованы в полиэтиленовый мешок, предохранительный пояс и соединительные трубки также укладываются внутрь барабана.

Во время работы барабан со всасывающим концом шланга должен находиться в зоне пригодного для дыхания воздуха. Срок защитного действия противогаза практически ограничен лишь физическими особенностями работника. Масса противогаза - не более 16 кг.

ПШ-РВ выпускается в двух исполнениях: ПШ-20РВ (с воздухоподводящим шлангом длиной 20 м) и ПШ-40РВ (шланг длиной 40 м). Он является воздухонапорным средством защиты с автономной воздуходувкой и отличается от ПШ-1Б тем, что чистый воздух для дыхания, забираемый за пределами загрязненной зоны, подается ручной воздуходувкой по шлангу под лицевую часть. Причем в результате этого под ней создается небольшое избыточное давление: так обеспечиваются достаточно комфортные условия для дыхания и исключается возможность подсоса загрязненного воздуха. Воздуходувка закреплена внутри барабана, первичный вал ее редуктора выведен наружу. Она приводится в действие при помощи съемной рукоятки.

Противогаз ПШ-20РВ комплектуется такими же, как и ПШ-1Б, лицевыми частями, гайкой, предохранительным поясом, а также сигнально-спасательной веревкой (25 м). Он может выпускаться и без воздуходувки под индексом ШИ-20. В данном случае принцип работы у него такой же, как у ПШ-1Б, он отличается только длиной воздухоподводящего шланга - 20 м.

В комплект противогаза ПШ-40РВ дополнительно входят 2 армированных резиновых шланга (по 20 м) и сигнально-спасательная веревка (45 м). Основной и дополнительный шланг соединяются последовательно с помощью винтовых соединений.

Хранится и транспортируется ПШ-20РВ в барабане. На него плотно наматывается в два слоя основной шланг. В барабан укладываются рукоятка воздуходувки, предохранительный пояс и упакованные в полиэтиленовый мешок лицевые части, гайка и паспорт. В отдельном мешке хранятся смотанный в бухту дополнительный шланг и предохранительный пояс в сборе с соединительными трубками. Масса противогаза ПШ-20РВ на барабане - 26,5 кг, ПШ-40РВ на барабане - 24 кг и укладки в мешке - 17 кг.
