Сетевые устройства и средства коммуникаций


Для соединения устройств в сети используется специальное оборудование:

  1. Сетевой интерфейсный адаптер или сетевая плата для приёма и передачи данных. В соответствии с определённым протоколом управляют доступом к среде передачи данных. Размещаются в системных блоках компьютеров, подключенных к сети. К разъёмам адаптеров подключается сетевой кабель.
  2. Коннекторы (соединители) и терминаторы для подключения кабелей к компьютеру; разъёмы для соединения отрезков кабеля.
  3. Трансиверы повышают уровень качества передачи данных по кабелю, отвечают за приём сигналов из сети и обнаружение конфликтов.
  4. Хабы (концентраторы) и коммутирующие хабы (коммутаторы) расширяют топологические, функциональные и скоростные возможности компьютерных сетей.
  5. Повторители (репитеры) усиливают сигналы, передаваемые по кабелю при его большой длине.
  6. Сетевые кабели ( наиболее часто используются витая пара, коаксиальный кабель и оптоволоконные линии).
    При выборе типа кабеля учитывают следующие показатели:

1. Сетевые карты (Network Adapters). Сетевая карта - это устройство, устанавливаемое в компьютер и предоставляющее ему возможность взаимодействия с сетью. В настоящее время выпускается большое количество разнообразных сетевых карт. Наиболее часто встречающиеся карты имеют вид печатной платы, устанавливаемой в разъем расширения материнской платы компьютера. Наибольшую известность в мире получили три вида локальных сетей: Ethernet (Fast Ethernet), Arcnet и Token Ring, которые различаются методами доступа к каналам передачи данных. Наиболее популярной сетевой технологией является технология Ethernet. Многие производители сейчас встраивают сетевые карты прямо в материнские платы.

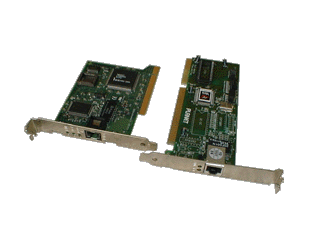

Рис.2. Сетевая карта

В настоящее время производителями выпускается огромное количество сетевых карт различных типов, позволяющих использовать любые из существующих сред передачи: витая пара, коаксиальный или оптический кабель, радиоволны или инфракрасное излучение.

Для соединения сетевой карты и среды передачи данных применяются разъемы, зависящие от используемой среды передачи данных. Например, для тонкого коаксиального кабеля используются разъемы BNC, для витой пары пятой категории - разъемы RJ-45.

2. Являются механическими устройствами, предназначенными для сборки компонентов локальной компьютерной сети.

Коннекторы представляют собой разъемы, состоящие из двух частей - вилки и розетки, предназначенные для соединения отрезков кабеля или подсоединения кабеля к какому-либо устройству. Существующие типы коннекторов:

• Коннекторы серии RJ для витых пар: RJ 45 – для сетевых кабелей и RJ 11, RJ 12 – для телефонных.

• Коаксиальные коннекторы – для оконечивания коаксиальных кабелей, применяющихся обычно в телекоммуникационной сфере.



• Оптические коннекторы, используемые с оптически-волоконными кабелями.

Терминаторы представляют собой те же разъемы с впаянным сопротивлением. Они подключаются к оконечным устройствам сети с шинной топологией для согласования длинной линии, которую образуют соединительные кабели. Сопротивление терминатора должно быть равно волновому сопротивлению кабеля. Один из двух терминаторов в сети должен быть заземлен.

В наиболее популярной технологии сети используют несколько типов коннекторов и терминаторов в зависимости от типа сети: на тонком (диаметр - 0,2 мм) или толстом (диаметр - 0,4 мм) кабеле или витой паре.

Для прокладки сети на тонком кабеле используют BNC-коннекторы, которые устанавливают на концах отрезков кабеля. С их помощью кабель подсоединяется с двух сторон к T-коннектору, который, в свою очередь, подсоединяется к внешнему разъему сетевой платы. T-коннекторы поставляются с сетевыми платами, BNC-коннекторы необходимо приобретать отдельно.

BNC-коннекторы бывают нескольких видов:

  • "Под пайку". Это, как правило, разъемы российского производства (отечественное название СР-50). Их сборка достаточно затруднительна и требует навыков радиомонтажника.
  • Обжимные BNC-коннекторы. Для их установки требуется специальный инструмент для зачистки кабеля и обжимные клещи.
  • Накручивающиеся BNC-коннекторы. Очень удобны в установке.

3. Трансивер - это специальное устройство, используемое для подключения PC к локальной компьютерной сети Ethernet, создаваемой на толстом кабеле. Такая сеть обладает гораздо лучшей защитой от электромагнитного излучения, чем сеть на тонком кабеле, и может иметь длину до 2,5 км (при использовании дополнительных устройств).



Трансивер подключается непосредственно к толстому сетевому кабелю, "прокусывая" его. От трансивера к PC идет специальный кабель, максимальная длина которого 50 м.

4. Хаб (Концентратор) является центральным устройством сети на витой паре, от него зависит ее работоспособность. Его необходимо подключать к сети электропитания и располагать в легкодоступном месте, чтобы можно было без проблем подключать кабели и следить за индикацией. Концентраторы выпускаются на разное количество портов, чаще всего на 8, 12, 16, 24.

Концентраторы можно объединять, образуя каскадную структуру сети. При этом надо придерживаться следующих правил:

  • не должно получаться закольцованных путей;
  • между любыми двумя станциями должно быть не более 4 концентраторов.

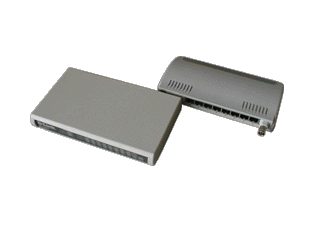

Рис.3. Хаб (концентратор)

Хаб с набором разнотипных портов позволяет объединять сегменты сетей с различными кабельными системами. К порту хаба можно подключать как отдельный узел сети, так и другой хаб или сегмент кабеля.

Коммутатор (фактически переключающий концентратор) - по схеме включения устройство, аналогичное концентратору, но имеет некоторые существенные отличия:

  • между любыми двумя станциями в сети нет ограничения четырьмя устройствами;
  • управляемый коммутатор может использоваться в закольцованной сети;
  • в управляемом коммутаторе можно управлять каждым портом в отдельности (ограничение пропускной способности, запрещение коммутации отдельных портов и пользователей);
  • в отличие от концентратора коммутатор передает пакеты (информацию) конкретно той станции сети, для которой они (пакеты) предназначены.

5. Репитеры - это устройства, используемые для "удлинения" локальных компьютерных сетей.

Например, максимальная длина сети Ethernet на тонком кабеле составляет 185 м, тогда как соединение сегментов сети по 185 м с помощью репитеров позволяет получить сеть общей длиной до 925 м (в сети не может быть больше 4 репитеров). Сегмент сети подключается к репитеру через Т-коннектор (разветвитель). К одному концу коннектора подключается сегмент, а на другом ставится терминатор.

Использование репитеров в сети Ethernet на толстом кабеле позволяет удлинить ее до 2,5 км. В этом случае репитеры подключаются к сетевому кабелю через трансивер.

Традиционный репитер имеет два порта, к которым подключаются соединяемые сегменты сети с помощью BNC-разъема для сети на тонком кабеле и 15-контактного DIX(AUI)-разъема для сети на толстом кабеле. Репитер, имеющий большее число портов, может объединять соответственно большее число сегментов сети.

Существуют совмещенные репитеры, каждый порт которых имеет две пары разъемов: BNC и DIX, но они не могут быть задействованы одновременно.

6.

  • Стоимость монтажа и обслуживания;
  • Скорость передачи информации;
  • Ограничения на величину расстояния передачи информации (без дополнительных усилителей–повторителей (репитеров));
  • Безопасность передачи данных.

Главная проблема заключается в одновременном обеспечении этих показателей, например, наивысшая скорость передачи данных ограничена максимально возможным расстоянием передачи данных, при котором еще обеспечивается требуемый уровень защиты данных. Легкая наращиваемость и простота расширения кабельной системы влияют на ее стоимость и безопасность передачи данных.
