Принципы работы сетевого оборудования

Структуризация как средство построения больших сетей

В сетях с небольшим (10-30) количеством компьютеров чаще всего используется одна из типовых топологий — общая шина, кольцо, звезда или полносвязная. Все перечисленные топологии обладают свойством однородности, то есть все ком­пьютеры в такой сети имеют одинаковые права в отношении доступа к другим компьютерам (за исключением центрального компьютера при соединении звезда). Такая однородность структуры делает простой процедуру наращивания числа ком­пьютеров, облегчает обслуживание и эксплуатацию сети.

Однако при построении больших сетей однородная структура связей превра­щается из преимущества в недостаток. В таких сетях использование типовых струк­тур порождает различные ограничения, важнейшими из которых являются:

• ограничения на длину связи между узлами;

• ограничения на количество узлов в сети;

• ограничения на интенсивность трафика, порождаемого узлами сети.

Например, технология Ethernet на тонком коаксиальном кабеле позволяет ис­пользовать кабель длиной не более 185 метров, к которому можно подключить не более 30 компьютеров. Однако, если компьютеры интенсивно обмениваются ин­формацией между собой, иногда приходится снижать число подключенных к ка­белю компьютеров до 20, а то и до 10, чтобы каждому компьютеру доставалась приемлемая доля общей пропускной способности сети.

Для снятия этих ограничений используются специальные методы структуриза­ции сети и специальное структурообразующее оборудование — повторители, кон­центраторы, мосты, коммутаторы, маршрутизаторы. Оборудование такого рода также называют коммуникационным, имея в виду, что с помощью него отдельные сег­менты сети взаимодействуют между собой.

Физическая структуризация сети

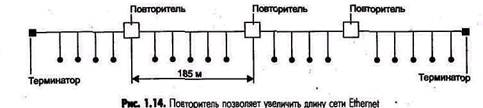

Простейшее из коммуникационных устройств — повторитель (repeater) — исполь­зуется для физического соединения различных сегментов кабеля локальной сети с целью увеличения общей длины сети. Повторитель передает сигналы, приходящие из одного сегмента сети, в другие ее сегменты (рис. 1.14). Повторитель позволяет преодолеть ограничения на длину линий связи за счет улучшения качества переда­ваемого сигнала — восстановления его мощности и амплитуды, улучшения фрон­тов и т. п.

Повторитель, который имеет несколько портов и соединяет несколько физиче­ских сегментов, часто называют концентратором (concentrator) или хабом. (hub). Эти названия (hub — основа, центр деятельности) отражают тот факт, что в данном устройстве сосредоточиваются все связи между сегментами сети.

Концентраторы характерны практически для всех базовых технологий локаль­ных сетей — Ethernet, ArcNet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet, lOOVG-AnyLAN.

Нужно подчеркнуть, что в работе концентраторов любых технологий много общего — они повторяют сигналы, пришедшие с одного из своих портов, на других своих портах. Разница состоит в том, на каких именно портах повторяются вход­ные сигналы. Так, концентратор Ethernet повторяет входные сигналы на всех своих портах, кроме того, с которого сигналы поступают (рис. 1.15, а). А концентратор Token Ring (рис. 1.15, б) повторяет входные сигналы, поступающие с некоторого порта, только на одном порту — на том, к которому подключен следующий в коль­це компьютер.

ВНИМАНИЕ Концентратор всегда изменяет физическую топологию сети, но при этом оставляет без изменения ее логиче­скую топологию.

Напомним, что под физической топологией понимается конфигурация связей, образованных отдельными частями кабеля, а под логической — конфигурация ин­формационных потоков между компьютерами сети. Во многих случаях физичес­кая и логическая топологии сети совпадают. Например, сеть, представленная на рис 1.15(б)

имеет физическую топологию кольцо. Компьютеры этой сети получают доступ к кабелям кольца за счет передачи друг другу специального кадра — маркера, причем этот маркер также передается последовательно от компьютера к компьютеру в, том же порядке в котором компьютеры образуют физическое кольцо, то есть компьютер А передает маркер компьютеру В, компьютер В — компьютеру С и т. д.

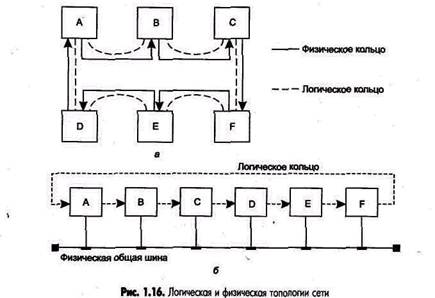

Сеть, показанная на рис. 1.16, б, демонстрирует пример несовпадения физичес­кой и логической топологии. Физически компьютеры соединены по топологии общая шина. Доступ же к шине происходит не по алгоритму случайного доступа, приме­няемому в технологии Ethernet, а путем передачи маркера в кольцевом порядке: от компьютера А — компьютеру В, от компьютера В— компьютеру С и т. д. Здесь порядок передачи маркера уже не повторяет физические связи, а определяется логическим конфигурированием драйверов сетевых адаптеров. Ничто не мешает настроить сетевые адаптеры и их драйверы так, чтобы компьютеры образовали кольцо в другом порядке, например: В, А, С... При этом физическая структура сети никак не изменяется.

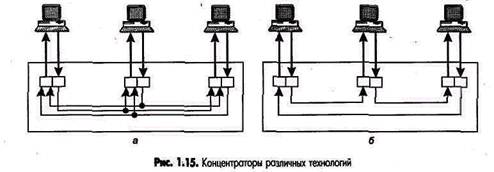

Другим примером несовпадения физической и логической топологий сети яв­ляется уже рассмотренная сеть на рис. 1.15, а. Концентратор Ethernet поддержива­ет в сети физическую топологию звезда. Однако логическая топология сети осталась без изменений — это общая шина. Так как концентратор повторяет данные, при­шедшие с любого порта, на всех остальных портах, то они появляются одновремен­но на всех физических сегментах сети, как и в сети с физической общей шиной. Логика доступа к сети совершенно не меняется: все компоненты алгоритма случай­ного доступа — определение незанятости среды, захват среды, распознавание и от­работка коллизий — остаются в силе.

Физическая структуризация сети с помощью концентраторов полезна не толь­ко для увеличения расстояния между узлами сети, но и для повышения ее надеж­ности. Например, если какой-либо компьютер сети Ethernet физической общей шиной из-за сбоя начинает непрерывно передавать данные по общему кабелю, то вся сеть выходит из строя, и для решения этой проблемы остается только один выход — вручную отсоединить сетевой адаптер этого компьютера от кабеля. В сети Ethernet, построенной с использованием концентратора, эта проблема может быть решена автоматически — концентратор отключает свой порт, если обнаруживает, что присоединенный к нему узел слишком долго монопольно занимает сеть. Кон­центратор может блокировать некорректно работающий узел и в других случаях, выполняя роль некоторого управляющего узла.

Логическая структуризация сети

Физическая структуризация сети полезна во многих отношениях, однако, в ряде случаев, обычно относящихся к сетям большого и среднего размера, невозможно обойтись без логической структуризации сети. Наиболее важной проблемой, не решаемой путем физической структуризации, остается проблема перераспределе­ния передаваемого трафика между различными физическими сегментами сети.

В большой сети естественным образом возникает неоднородность информа­ционных потоков: сеть состоит из множества подсетей рабочих групп, отделов, филиалов предприятия и других административных образований. Очень часто наиболее интенсивный обмен данными наблюдается между компьютерами, при­надлежащими к одной подсети, и только небольшая часть обращений происхо­дит к ресурсам компьютеров, находящихся вне локальных рабочих групп. (До недавнего времени такое соотношение трафиков не подвергалось сомнению, и был даже сформулирован эмпирический закон «80/20», в соответствии с кото­рым в каждой подсети 80 % трафика является внутренним и только 20 % — вне­шним.) Сейчас характер нагрузки сетей во многом изменился, широко внедряется технология intranet, на многих предприятиях имеются централизованные храни­лища корпоративных данных, активно используемые всеми сотрудниками пред­приятия. Все это не могло не повлиять на распределение информационных потоков. И теперь не редки ситуации, когда интенсивность внешних обращений выше интенсивности обмена между «соседними» машинами. Но независимо от того, в какой пропорции распределяются внешний и внутренний трафик, для повыше­ния эффективности работы сети неоднородность информационных потоков не­обходимо учитывать.

Сеть с типовой топологией (шина, кольцо, звезда), в которой все физические сегменты рассматриваются в качестве одной разделяемой среды, оказывается не­адекватной структуре информационных потоков в большой сети. Например, в сети с общей шиной взаимодействие любой пары компьютеров занимает ее на все время обмена, поэтому при увеличении числа компьютеров в сети шина становится уз­ким местом. Компьютеры одного отдела вынуждены ждать, когда окончит обмен пара компьютеров другого отдела, и это при том, что необходимость в связи между компьютерами двух разных отделов возникает гораздо реже и требует совсем не­большой пропускной способности.

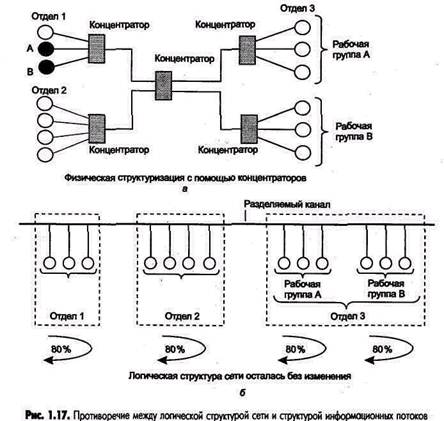

Этот случай иллюстрирует рис.1.17, а. Здесь показана сеть, построенная с ис­пользованием концентраторов. Пусть компьютер А, находящийся в одной подсети с компьютером В, посылает ему данные. Несмотря на разветвленную физическую структуру сети, концентраторы распространяют любой кадр по всем ее сегментам. Поэтому кадр, посылаемый компьютером А компьютеру В, хотя и не нужен ком­пьютерам отделов 2 и 3, в соответствии с логикой работы концентраторов поступает на эти сегменты тоже. И до тех пор, пока компьютер. В не получит адресованный ему кадр, ни один из компьютеров этой сети не сможет передавать данные.

Такая ситуация возникает из-за того, что логическая структура данной сети осталась однородной — она никак не учитывает увеличение интенсивности трафика внутри отдела и предоставляет всем парам компьютеров равные возможности по обмену информацией (рис. 1.17, б)

Решение проблемы состоит в отказе от идеи единой однородной разделяемой среды. Например, в рассмотренном выше примере желательно было бы сделать так, чтобы кадры, которые передают компьютеры отдела 1, выходили бы за преде­лы этой части сети в том и только в том случае, если эти кадры направлены како­му-либо компьютеру из других отделов. С другой стороны, в сеть каждого из отделов должны попадать те и только те кадры, которые адресованы узлам этой сети. При такой организации работы сети ее производительность существенно повыситься, так как компьютеры одного отдела не будут простаивать в то время, когда обмени­ваются данными компьютеры других отделов.

Нетрудно заметить, что в предложенном решении мы отказались от идеи общей разделяемой среды в пределах всей сети, хотя и оставили ее в пределах каждого отдела. Пропускная способность линий связи между отделами не должна совпа­дать с пропускной способностью среды внутри отделов. Если трафик между отде­лами составляет только 20% трафика внутри отдела (как уже отмечалось, эта величина может быть другой), то и пропускная способность линий связи и комму­никационного оборудования, соединяющего отделы, может быть значительно ниже внутреннего трафика сети отдела.

ВНИМАНИЕ Распространение трафика, предназначенного для компьютеров некоторого сегмента сети, только в пределах этого сегмента, называется локализацией трафика. Логическая структуризация сети — это процесс разбиения сети на сегменты с локализованным трафиком.

Для логической структуризации сети используются такие коммуникационные устройства, как мосты, коммутаторы, маршрутизаторы и шлюзы.

Мост (bridge) делит разделяемую среду передачи сети на части (часто называе­мые логическими сегментами), передавая информацию из одного сегмента в дру­гой только в том случае, если такая передача действительно необходима, то есть если адрес компьютера назначения принадлежит другой подсети. Тем самым мост изолирует трафик одной подсети от трафика другой, повышая общую производи­тельность передачи данных в сети. Локализация трафика не только экономит про­пускную способность, но и уменьшает возможность несанкционированного доступа к данным, так как кадры не выходят за пределы своего сегмента и их сложнее перехватить злоумышленнику.

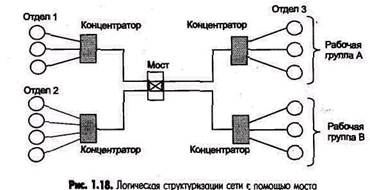

На рис. 1.18 показана сеть, которая была получена из сети с центральным кон­центратором (см. рис. 1.17) путем его замены на мост. Сети 1-го и 2-го отделов состоят из отдельных логических сегментов, а сеть отдела 3 — из двух логических сегментов. Каждый логический сегмент построен на базе концентратора и имеет простейшую физическую структуру, образованную отрезками кабеля, связываю­щими компьютеры с портами концентратора.

Мосты используют для локализации трафика аппаратные адреса компьютеров. Это затрудняет распознавание принадлежности того или иного компьютера к оп­ределенному логическому сегменту — сам адрес не содержит никакой информации по этому поводу. Поэтому мост достаточно упрощенно представляет деление сети на сегменты — он запоминает, через какой порт на него поступил кадр данных от каждого компьютера сети, и в дальнейшем передает кадры, предназначенные для этого компьютера, на этот порт. Точной топологии связей между логическими сег­ментами мост не знает. Из-за этого применение мостов приводит к значительным ограничениям на конфигурацию связей сети — сегменты должны быть соединены таким образом, чтобы в сети не образовывались замкнутые контуры.

Коммутатор (switch, switching hub) по принципу обработки кадров ничем не отличается от моста. Основное его отличие от моста состоит в том, что он является своего рода коммуникационным мультипроцессором, так как каждый его порт оснащен специализированным процессором, который обрабатывает кадры по ал­горитму моста независимо от процессоров других портов. За счет этого общая производительность коммутатора обычно намного выше производительности традиционного моста, имеющего один процессорный блок. Можно сказать, что ком­мутаторы — это мосты нового поколения, которые обрабатывают кадры в парал­лельном режиме.

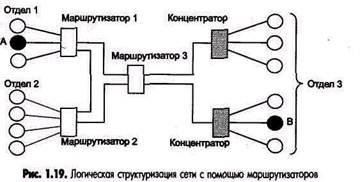

Ограничения, связанные с применением мостов и коммутаторов — по тополо­гии связей, а также ряд других, — привели к тому, что в ряду коммуникационных устройств появился еще один тип оборудования — маршрутизатор (router). Марш­рутизаторы более надежно и более эффективно, чем мосты, изолируют трафик отдельных частей сети друг от друга. Маршрутизаторы образуют логические сег­менты посредством явной адресации, поскольку используют не плоские аппарат­ные, а составные числовые адреса. В этих адресах имеется поле номера сети, так что все компьютеры, у которых значение этого поля одинаково, принадлежат к одному сегменту, называемому в данном случае подсетью (subnet).

Кроме локализации трафика маршрутизаторы выполняют еще много других полезных функций. Так, маршрутизаторы могут работать в сети с замкнутыми контурами, при этом они осуществляют выбор наиболее рационального маршрута из нескольких возможных. Сеть, представленная на рис. 1.19, отличается от своей предшественницы (см. рис. 1.18) тем, что между подсетями отделов 1 и 2 проложе­на дополнительная связь, которая может использоваться как для повышения про­изводительности сети, так и для повышения ее надежности.

Другой очень важной функцией маршрутизаторов является их способность свя­зывать в единую сеть подсети, построенные с использованием разных сетевых тех­нологий, например Ethernet и Х.25.

Кроме перечисленных устройств отдельные части сети может соединять шлюз (gateway). Обычно основной причиной, по которой в сети используют шлюз, явля­ется необходимость объединить сети с разными типами системного и прикладного программного обеспечения, а не желание локализовать трафик. Тем не менее шлюз обеспечивает и локализацию трафика в качестве некоторого побочного эффекта.

Крупные сети практически никогда не строятся без логической структуриза­ции. Для отдельных сегментов и подсетей характерны типовые однородные топологии базовых технонологий, и для их объединения всегда используется оборудование, обеспечивающее локализацию трафика,- мосты, коммутаторы, маршрутизаторы и шлюзы.

Выводы

Задачи надежного обмена двоичными сигналами по линиям связи в локальных сетях решают сетевые адаптеры, а в глобальных сетях — аппаратура передачи данных. Это оборудование кодирует и декодирует информацию, синхронизи­рует передачу электромагнитных сигналов по линиям связи и проверяет пра­вильность передачи.

Программные средства, реализующие простейшую схему удаленного доступа к файлам, включают классические элементы сетевой операционной системы: сер­вер, клиент и средства транспортировки сообщений по линии связи.

Важной характеристикой сети является топология — тип графа, вершинам ко­торого соответствуют компьютеры сети (иногда и другое оборудование, напри­мер концентраторы), а ребрам — физические связи между ними. Конфигурация физических связей определяется электрическими соединениями компьютеров между собой и может отличаться от конфигурации логических связей между узлами сети. Логические связи представляют собой маршруты передачи дан­ных между узлами сети.

Типовыми топологиями физических связей являются: полно связная, ячеистая, общая шина, кольцевая топология и топология типа звезда.

Для вычислительных сетей характерны как индивидуальные линии связи меж­ду компьютерами, так и разделяемые, когда одна линия связи попеременно используется несколькими компьютерами. В последнем случае возникают как чисто электрические проблемы обеспечения нужного качества сигналов при подклю­чении к одному и тому же проводу нескольких приемников и передатчиков, так и логические проблемы разделения времени доступа к этим линиям.

Для адресации узлов сети используются три типа адресов: аппаратные адреса, символьные имена, числовые составные адреса. В современных сетях, как пра­вило, одновременно применяются все эти три схемы адресации. Важной сете­вой проблемой является задача установления соответствия между адресами различных типов. Эта проблема может решаться как полностью централизован­ными, так и распределенными средствами.

Для снятия ограничений на длину сети и количество ее узлов используется физическая структуризация сети с помощью повторителей и концентраторов.

Для повышения производительности и безопасности сети используется логи­ческая структуризация сети, состоящая в разбиении сети на сегменты таким образом, что основная часть трафика компьютеров каждого сегмента не выхо­дит за пределы этого сегмента. Средствами логической структуризации служат мосты, коммутаторы, маршрутизаторы и шлюзы.

ТЕХ­НОЛОГИИ ETHERNET И FAST ETHERNET.

Рассмотрим, каким образом описанные выше общие подходы к решению наиболее важных проблем построения сетей воплощены в наиболее популярной сетевой тех­нологии — Ethernet.

Сетевая технология — это согласованный набор стандартных протоколов и реа­лизующих их программно-аппаратных средств (например, сетевых адаптеров, драй­веров, кабелей и разъемов), достаточный для построения вычислительной сети.

Эпитет «достаточный» подчеркивает то обстоятельство, что этот набор представ­ляет собой минимальный набор средств, с помощью которых можно построить работоспособную сеть. Возможно, эту сеть можно улучшить, например, за счет выделения в ней подсетей, что сразу потребует кроме протоколов стандарта Ethernet применения протокола IP, а также специальных коммуникационных устройств — маршрутизаторов. Улучшенная сеть будет, скорее всего, более надежной и быстродействующей, но за счет надстроек над средствами технологии Ethernet, которая составила базис сети.

Термин «сетевая технология» чаще всего используется в описанном выше узком смысле, но иногда применяется и его расширенное толкование как любого набора средств и правил для построения сети, например, «технология сквозной маршрути­зации», «технология создания защищенного канала», «технология IP-сетей».

Протоколы, на основе которых строится сеть определенной технологии (в узком смысле), специально разрабатывались для совместной работы, поэтому от разра­ботчика сети не требуется дополнительных усилий по организации их взаимодей­ствия. Иногда сетевые технологии называют базовыми технологиями, имея в виду то, что на их основе строится базис любой сети. Примерами базовых сетевых тех­нологий могут служить наряду с Ethernet такие известные технологии локальных сетей как, Token Ring и FDDI, или же технологии территориальных сетей Х.25 и frame relay. Для получения работоспособной сети в этом случае достаточно приоб­рести программные и аппаратные средства, относящиеся к одной базовой техноло­гии — сетевые адаптеры с драйверами, концентраторы, коммутаторы, кабельную систему и т. п., — и соединить их в соответствии с требованиями стандарта на дан­ную технологию.

Стандарт Ethernet был принят в 1980 году. Число сетей, построенных на основе этой технологии, к настоящему моменту оценивается в 5 миллионов, а количество компьютеров, работающих в таких сетях, — в 50 миллионов.

Основной принцип, положенный в основу Ethernet, — случайный метод досту­па к разделяемой среде передачи данных. В качестве такой среды может использо­ваться толстый или тонкий коаксиальный кабель, витая дара, оптоволокно или радиоволны (кстати, первой сетью, построенной на принципе случайного доступа к разделяемой среде, была радиосеть Aloha Гавайского университета).

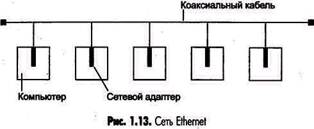

В стандарте Ethernet строго зафиксирована топология электрических связей. Компьютеры подключаются к разделяемой среде в соответствии с типовой структурой «общая шина» (рис. 1.13). С помощью разделяемой во времени шины любые два компьютера могут обмениваться данными. Управление доступом к линии свя­зи осуществляется специальными контроллерами — сетевыми адаптерами Ethernet. Каждый компьютер, а более точно, каждый сетевой адаптер, имеет уникальный адрес. Передача данных происходит со скоростью 10 Мбит/с. Эта величина явля­ется пропускной способностью сети Ethernet.

Суть случайного метода доступа состоит в следующем. Компьютер в сети Ethernet может передавать данные по сети, только если сеть свободна, то есть если никакой другой компьютер в данный момент не занимается обменом. Поэтому важной час­тью технологии Ethernet является процедура определения доступности среды.

После того как компьютер убедился, что сеть свободна, он начинает передачу, при этом «захватывает» среду. Время монопольного использования разделяемой среды одним узлом ограничивается временем передачи одного кадра. Кадр — это единица данных, которыми обмениваются компьютеры в сети Ethernet. Кадр име­ет фиксированный формат и наряду с полем данных содержит различную служеб­ную информацию, например адрес получателя и адрес отправителя.

Сеть Ethernet устроена так, что при попадании кадра в разделяемую среду пе­редачи данных все сетевые адаптеры одновременно начинают принимать этот кадр. Все они анализируют адрес назначения, располагающийся в одном из начальных полей кадра, и, если этот адрес совпадает с их собственным адресом, кадр помеща­ется во внутренний буфер сетевого адаптера. Таким образом, компьютер-адресат получает предназначенные ему данные.

Иногда может возникать ситуация, когда одновременно два или более компью­тера решают, что сеть свободна, и начинают передавать информацию. Такая ситу­ация, называемая коллизией, препятствует правильной передаче данных по сети. В стандарте Ethernet предусмотрен алгоритм обнаружения и корректной обработ­ки коллизий. Вероятность возникновения коллизии зависит от интенсивности се­тевого трафика.

После обнаружения коллизии сетевые адаптеры, которые пытались передать свои кадры, прекращают передачу и после паузы случайной длительности пытают­ся снова получить доступ к среде и передать тот кадр, который вызвал коллизию.

Главным достоинством сетей Ethernet, благодаря которому они стали такими популярными, является их экономичность. Для построения сети достаточно иметь по одному сетевому адаптеру для каждого компьютера плюс один физический сег­мент коаксиального кабеля нужной длины. Другие базовые технологии, например Token Ring, для создания даже небольшой сети требуют наличия дополнительного устройства — концентратора.

Кроме того, в сетях Ethernet реализованы достаточно простые алгоритмы дос­тупа к среде, адресации и передачи данных. Простота логики работы сети ведет к упрощению и, соответственно, удешевлению сетевых адаптеров и их драйверов. По той же причине адаптеры сети Ethernet обладают высокой надежностью.

И наконец, еще одним замечательным свойством сетей Ethernet является их хорошая расширяемость, то есть легкость подключения новых узлов.

Другие базовые сетевые технологии — Token Ring, FDDI, l00VGAny-LAN, хотя и обладают многими индивидуальными чертами, в то же время имеют много об­щих свойств с Ethernet. В первую очередь — это применение регулярных фикси­рованных топологий (иерархическая звезда и кольцо), а также разделяемых сред передачи данных. Существенные отличия одной технологии от другой связаны с особенностями используемого метода доступа к разделяемой среде. Так, отличия технологии Ethernet от технологии Token Ring во многом определяются специфи­кой заложенных в них методов разделения среды — случайного алгоритма доступа в Ethernet и метода доступа путем передачи маркера в Token Ring.

Fast Ethernet и 100VG-AnyLAN как развитие технологии Ethernet

Классический 10-мегабитный Ethernet устраивал большинство пользователей на протяжении около 15 лет. Однако в начале 90-х годов начала ощущаться его недо­статочная пропускная способность. Для компьютеров на процессорах Intel 80286 или 80386 с шинами ISA (8 Мбайт/с) или EISA (32 Мбайт/с) пропускная способ­ность сегмента Ethernet составляла 1/8 или 1/32 канала «память-диск», и это хо­рошо согласовывалось с соотношением объемов данных, обрабатываемых локально, и данных, передаваемых по сети. Для более мощных клиентских станций с шиной PCI (133 Мбайт/с) эта доля упала до 1/133, что было явно недостаточно. Поэтому многие сегменты 10-мегабитного Ethernet стали перегруженными, реакция серве­ров в них значительно упала, а частота возникновения коллизий существенно воз­росла, еще более снижая полезную пропускную способность.

Назрела необходимость в разработке «нового» Ethernet, то есть технологии, которая была бы такой же эффективной по соотношению цена/качество при про­изводительности 100 Мбит/с, В результате поисков и исследований специалисты разделились на два лагеря, что в конце концов привело к появлению двух новых технологий — Fast Ethernet и lOOVG-AnyLAN. Они отличаются степенью преем­ственности с классическим Ethernet.

В 1992 году группа производителей сетевого оборудования, включая таких ли­деров технологии Ethernet, как SynOptics, 3Com и ряд других, образовали неком­мерческое объединение Fast Ethernet Alliance для разработки стандарта новой технологии, которая должна была в максимально возможной степени сохранить особенности технологии Ethernet. бенно если учесть высокие затраты на поиск и устранение неисправностей в круп­ной кабельной коаксиальной системе.

Отказ от коаксиального кабеля привел к тому, что сети Fast Ethernet всегда имеют иерархическую древовидную структуру, построенную на концентраторах, как и сети 10Base-T/l DBase- F. Основным отличием конфигураций сетей Fast Ethernet является сокращение диаметра сети примерно до 200 м, что объясняется уменьше­нием времени передачи кадра минимальной длины в 10 раз за счет увеличения скорости передачи в 10 раз по сравнению с 10-мегабитным Ethernet.

Тем не менее это обстоятельство не очень препятствует построению крупных сетей на технологии Fast Ethernet. Дело в том, что середина 90-х годов отмечена не только широким распространением недорогих высокоскоростных технологий, но и бурным развитием локальных сетей на основе коммутаторов. При использовании коммутаторов протокол Fast Ethernet может работать в полнодуплексном режиме, в котором нет ограничений на общую длину сети, а остаются только ограничения на длину физических сегментов, соединяющих соседние устройства (адаптер ~ ком­мутатор или коммутатор - коммутатор). Поэтому при создании магистралей ло­кальных сетей большой протяженности технология Fast Ethernet также активно применяется, но только в полнодуплексном варианте, совместно с коммутаторами.

В данном разделе рассматривается полудуплексный вариант работы техноло­гии Fast Ethernet, который полностью соответствует определению метода доступа, описанному в стандарте 802.3. Особенности полнодуплексного режима Fast Ethernet описаны в главе 4,
