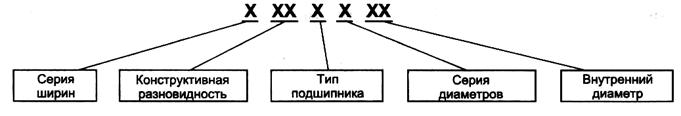

Условное обозначение подшипников качения


Серии подшипников

Для одного и того же диаметра выпускают подшипники разных се­рий (рис. 13.2), отличающиеся по габаритным размерам и грузоподъем­ности.

Серии диаметров и ширин: особо легкая ... 100; легкая ... 200; легкая широкая ... 500; средняя ... 300; средняя широкая ... 600; тяжелая ... 400.

Например:

415 — шариковый радиальный, тяжелая серия, диаметр вала (внутренний диаметр подшипника) 75 мм; две последние цифры при умножении на 5 дают величину диаметра вала (15 х 5 = 75);

2206 — роликовый радиальный с коротким цилиндрическим роли­ком, легкая серия, диаметр вала 30 мм (06 х 5 = 30);

36318 — шариковый радиально-упорный, средняя серия, диаметр вала 90 мм (18x5 = 90).

Стандарты на некоторые подшипники качения приведены в табл. П19—П23 Приложения.
