F. Многоходовое течение в межтрубном пространстве и трубах

В пределах одного теплообменника можно осуществить комбинацию некоторых характерных черт, свойственных теплообменникам с однонаправленным движением теплоносителей и противоточным теплообменникам. Это достигается поворотом труб внутри единого корпуса. Такие повороты можно осуществлять многократно. Аналогичный эффект может быть достигнут и при наличии прямых труб, если соответствующим образом организовать коллекторы: U-образные трубы, или серпантин, обеспечивают более простую конструкцию аппарата, поскольку отверстия для прохода труб в этом случае нужно выполнять не с двух, а с одной стороны кожуха.

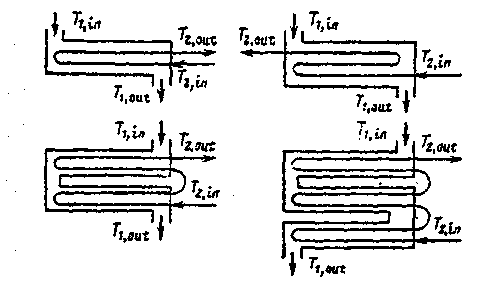

Рис. 5. Схема движения теплоносителей в многоходовых кожухо-трубных теплообменниках

Примеры идеализированных конфигураций этого типа показаны на рис. 5. Здесь приведены схемы с объединением нескольких кожухов. Безусловно здесь невозможно описать все возможные варианты, с которыми можно встретиться на практике.
