Одной из основных задач при тепловом анализе кожухо-трубиого теплообменника является расчет суммарного коэффициента теплопередачи между двумя потоками жидкости. Как показано в гл. 1, суммарный коэффициент теплопередачи между

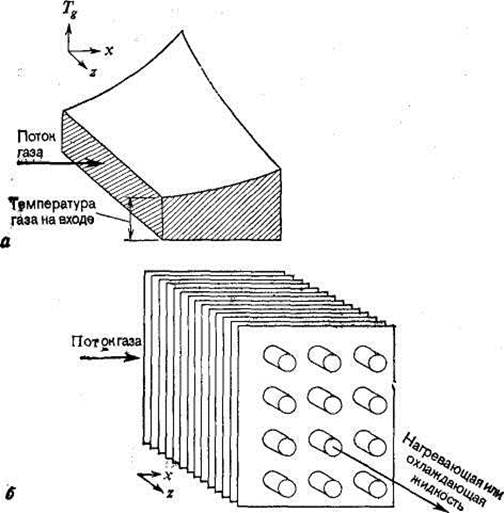

Рис. 2.4. Перекрестноточный воздушный подогреватель при перекрестном течении
неперемешивающейся жидкости и перемешивающегося газа.

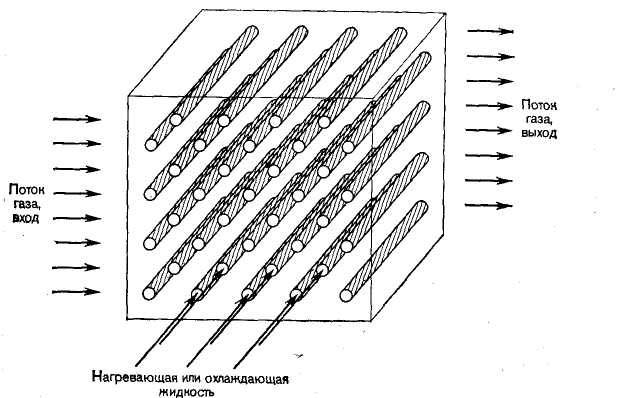

Рис. 2.5. Перекрестноточный теплообменник, широко используемый
в космической технике и для отопления жилых помещений.

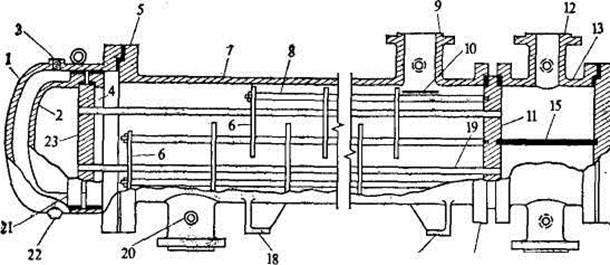

Рис. 7.6. Кожухотрубный теплообменник с плавающим коллектором.
1 — днище кожуха;
2 — плавающий коллектор;
3 — разъем для продувки;
4 — ответный фланец для крепления трубной доски плавающего коллектора;
5 — фланец для крепления днища кожуха;
6 — поперечные перегородки или поддерживающие пластины;
7 — кожух;
8 — стяжки и распорки;
9 — патрубок кожуха;
10 — отражающая перегородка;
11 — стационарная трубная доска;
12 — патрубок коллектора;
13 — коллектор;
14 — подъемное кольцо;
15 — разделительная перегородка;
|
|
16 — крышка коллектора;
17 — фланец для крепления коллектора;
18 — опоры;
19 — теплоотдающие трубки;
20 — штуцер для проведения испытаний;
21 — фланец плавающего коллектора;
22 — штуцер для дренажа;
23 — плавающая трубная доска
