ЛЕКЦИЯ №3

В зависимости от расположения относительно плоскостей проекций различают плоскости частного положения и плоскости общего вида. Под «частным» понимают такое расположение плоскостей, когда они параллельны или перпендикулярны плоскостям проекций.

Плоскости, параллельные плоскостям проекций называются плоскостями уровня.

Плоскости перпендикулярные плоскостям проекций, и поэтому проецирующиеся на них в виде прямой линии, называют проецирующими плоскостями.

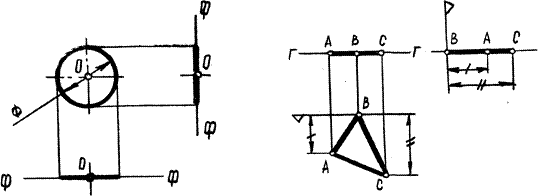

Это плоскость параллельная фронтальной плоскости проекций (рисунок 3-1).

Всякая плоская фигура, лежащая в этой плоскости, на виде спереди проецируется в натуральную величину, а на виде сверху и слева - как отрезки прямой совпадающие с проекциями плоскости.

Рисунок 3-1 Рисунок 3-2
