Особенности проводящего экрана без тока

Экранирование проводников от магнитных полей

Рассмотрим возможность экранирования проводника, помещенного в проводящий экран, от внешнего магнитного поля.

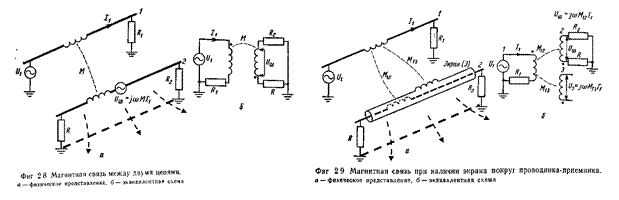

Показанную выше связь сигнальной цепи (в данном случае проводник 2) и источника шума (в данном случае ток в проводнике 1) в виде внешнего магнитного поля, формально можно изобразить также в виде связи через коэффициент взаимной индукции М (см. рис. 2.8, где и ).

Если теперь проводник 2 поместить в незаземленный немагнитный экран, схема станет такой, как показано на фиг. 2.9, где М _1Э –коэффициент взаимной индукции проводника 1 и экрана. Поскольку через экран ток не течет (он представляет собой отрезок проводника с изолированными концами), он не влияет на конфигурацию или магнитные свойства пространства между цепями 1 и 2, т.е. экран не оказывает влияния и на напряжение, наведенное на проводник 2.

Однако, вследствие прохождения в проводнике 1 тока, на экран наводится напряжение . Заземление одного из концов экрана не меняет дела. Таким образом, можно сделать вывод, что помещение проводника в изолированный экран или экран, заземленный с одного конца, не влияет на величину напряжения, наводимого на этот проводник внешним магнитным полем.
