Цепь с емкостью

Цепи защиты контактов при индуктивных нагрузках

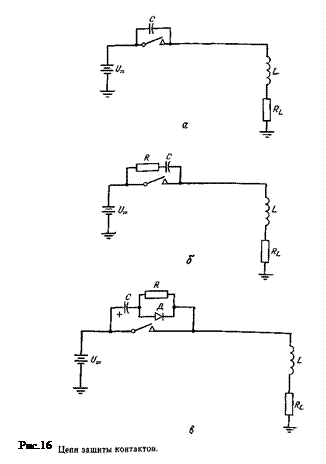

На рис.16 показаны три вида цепей защиты, которые обычно ставятся на контакты, управляющие индуктивной нагрузкой. Один из простейших методов гашения дуги, возникающей при разрыве цепи с током, заключается во включении параллельно с контактами конденсатора (рис.16, а). При достаточно большой емкости конденсатора ток нагрузки в момент размыкания контактов проходит через конденсатор, и дуговой разряд не возникает. Однако когда контакты разомкнуты, конденсатор заряжается до напряжения питания U ₌. Затем, когда контакты замыкаются, конденсатор разряжается через них с начальным разрядным током, ограниченным лишь паразитным сопротивлением проводников и контактов.

Чем больше величина конденсатора и чем выше напряжение питания, тем более разрушительной будет дуга в момент замыкания, поскольку накопленная в конденсаторе энергия увеличивается. При вибрации контактов в момент замыкания происходит их дополнительное разрушение, что обусловлено многократным прерыванием и замыканием цепи с током. По этим причинам использовать только лишь конденсатор для защиты контактов обычно не рекомендуется.
