Требования к антеннам декаметровых волн

Ионосферные волны обычно распространяются по дуге большого круга. Большим кругом называется сечение земного шара плоскостью, проходящей через его центр. Максимумы ДН антенны должны лежать в плоскости большого круга, на котором расположены пункты передачи и приема. Вследствие наклона ионосферных слоев и влияния ионосферных неоднородностей наблюдается некоторое отклонение направления распространения радиоволн от дуги большого круга. Чтобы это отклонение не нарушило работу радиолинии, ширина ДН антенн в горизонтальной кости не должна быть меньше 6... 10°, если невозможно изменять направление максимумов диаграмм.

В вертикальной плоскости максимумы ДН антенн должны быть направлены под углом возвышения , под которым распространяется волна на данной трассе. При расчете используют теоремы эквивалентности, которые показывают, что истинную криволинейную траекторию радиоволны в ионосфере можно заменить траекторией, образованной прямыми линиями, вершина которой находится на действующей высоте отражения (рис. 4.5). Согласно теореме синусов из треугольника АСО получаем

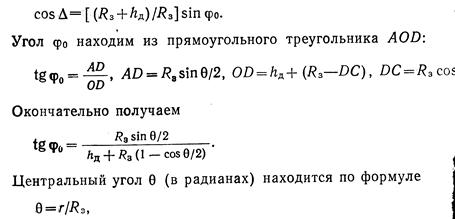

где Rз = 6370 км — радиус Земли. Действующие высоты отражения hД, необходимые для расчета , приводятся в ионосферных прогнозах. При ориентировочных расчетах можно принять для слоя Е hД =110 км, для слоя F1 240 км, для слоя F 2 зимой: 250 днем, 350 км ночью, летом: 400 км днем, 250 км ночью. Высота hД и условия отражения радиоволн на коротковолновых трассах непостоянны. Отклонения реальных значений от среднего, вычисленного по (4.4), могут составлять несколько градусов летом и в дневное время зимой и превышать 10° зимой ночью. Поэтому должна быть предусмотрена возможность изменения углов наклона ДН антенн в вертикальной плоскости либо должны применяться антенны с достаточной шириной ДН в вертикальной носкости.

4.5. К расчету угла возвышения на трассе коротковолновой связи
