Вычислительная модель DMIF

DMIF

Детальное техническое описание MPEG-4 DMIF и систем

Промышленный форум MPEG-4

Промышленный форум MPEG-4 является бесприбыльной организацией, имеющей следующую цель: дальнейшее принятие стандарта MPEG-4, путем установления MPEG-4 в качестве принятого и широко используемого стандарта среди разработчиков приложений, сервис провайдеров, создателей материалов и конечных пользователей. Далее следует не исчерпывающая выдержка из устава M4IF о планах работы:

· Целью M4IF будет: продвижение MPEG-4, предоставление информации об MPEG-4, предоставление средств MPEG-4 или указание мест, где эти данные можно получить, формирование единого представления об MPEG-4.

· Цели реализуются через открытое международное сотрудничество всех заинтересованных участников.

· Деятельность M4IF не преследует целей получения финансовой прибыли.

· Любая корпорация и частная фирма, государственный орган или интернациональная организация, поддерживающая цели M4IF может являться членом форума.

· Члены не обязаны внедрять или использовать специфические технологические стандарты или рекомендации в качестве следствия своего членства в M4IF.

· Не существует каких-либо лицензионных требований, налагаемых членством в M4IF, и M4IF не налагает лицензионных ограничений на использование технологии MPEG-4.

· Начальный членский взнос равен 2,000 $ в год.

Деятельность M4IF начинается там, где кончается активность MPEG. Сюда входят позиции, с которыми MPEG не может иметь дело, например, из-за правил ISO, таких как патентная чистота.

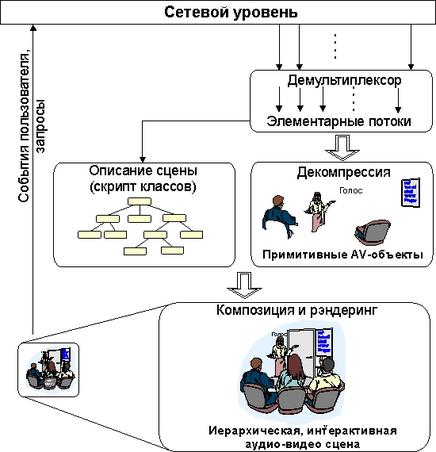

Рисунок 3 показывает как потоки, приходящие из сети (или запоминающего устройства), как потоки TransMux, демультиплексируются в потоки FlexMux и передаются соответствующим демультиплексорам FlexMux, которые извлекают элементарные потоки. Элементарные потоки (ES) анализируются и передаются соответствующим декодерам. Декодирование преобразует данные в AV объект и выполняет необходимые операции для реконструкции исходного объекта AV, готового для рэндеринга на соответствующем аппарате. Аудио и визуальные объекты представлены в их кодированной форме, которая описана в разделах 10 и 9 соответственно. Реконструированный объект AV делается доступным для слоя композиции при рэндеринга сцены. Декодированные AVO, вместе с данными описания сцены, используются для композиции сцены, как это описано автором. Пользователь может расширить возможности, допущенные автором, взаимодействовать со сценой, которая отображается.

Рисунок 3 – Главные компоненты терминала MPEG-4 (принимающая сторона)

DMIF (Delivery Multimedia Integration Framework) является протоколом сессии для управления мультимедийными потоками поверх общих средств доставки данных. В принципе это имеет много общего с FTP. Единственное (существенное) отличие заключается в том, что FTP предоставляет данные, DMIF предоставляет указатели, где получить данные (streamed).

Когда работает FTP, первым действием, которое производит протокол, является установление сессии с удаленным партнером. Далее, выбираются файлы, и FTP посылает запрос об их передаче, партнер FTP пересылает файл через отдельное, сформированное для этой цели соединение.

Аналогично, когда работает DMIF, первым действием, которое он выполняет, является установление сессии с удаленным партнером. Позднее, выбираются потоки и DMIF посылает запрос, передать их, партер DMIF в отклике пришлет указатель на соединение, где будут проходить потоки, и затем также устанавливает соединение.

По сравнению с FTP, DMIF является системой и протоколом. Функциональность, предоставляемая DMIF, определяется интерфейсом, называемым DAI (DMIF-Application Interface), и реализуется через протокольные сообщения. Эти протокольные сообщения для разных сетей могут отличаться.

При конструировании DMIF рассматривается и качество обслуживания (QoS), а DAI позволяет пользователю DMIF специфицировать требования для нужного потока. Проверка выполнения требований оставляется на усмотрение конкретной реализации DMIF. Спецификация DMIF предоставляет советы, как решать такие задачи на новом типе сети, таком, например, как Интернет.

Интерфейс DAI используется для доступа к широковещательному материалу и локальным файлам, это означает, что определен один, универсальный интерфейс для доступа к мультимедийному материалу для большого числа технологий доставки.

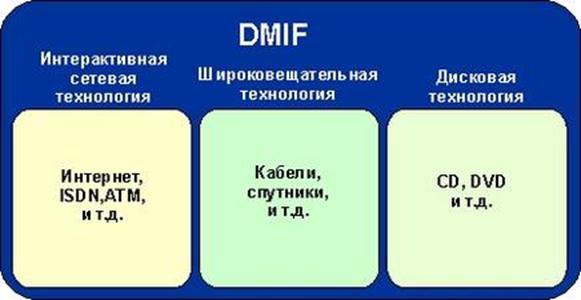

Как следствие, уместно заявить, что интегрирующая система DMIF покрывает три главные технологии, интерактивную сетевую технику, широковещательную технологию и работу с дисками; это показано на рисунке 4 ниже.

Рисунок 4 – DMIF осуществляет интеграцию доставки для трех основных технологий

Архитектура DMIF такова, что приложения, которые для коммуникаций базируются на DMIF, не должны быть чувствительны к нижележащему методу коммуникаций. Реализация DMIF заботится о деталях технологии доставки, предоставляя простой интерфейс к приложению.

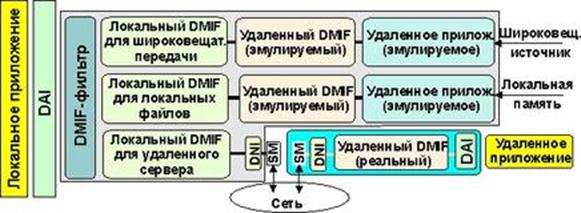

На рисунке 5 представлена указанная выше концепция. Приложение получает доступ к данным через интерфейс приложения DMIF, вне зависимости от того, откуда получены данные: от широковещательного источника, локальной памяти или от удаленного сервера. Во всех сценариях локальное приложение только взаимодействует через универсальный интерфейс (DAI). Различные варианты DMIF будут затем транслировать запросы локального приложения в специфические сообщения, которые должны быть доставлены удаленному приложению, учитывая особенности используемых технологий доставки. Аналогично, данные, поступающие на терминал (из удаленного сервера, широковещательных сетей или локальных файлов) доставляются локальному приложению через DAI.

Специализированные версии DMIF подключаются приложением апосредовано, чтобы управлять различными специфическими технологиями доставки данных, это, однако прозрачно для приложения, которое взаимодействует только с одним "DMIF фильтром". Этот фильтр отвечает за управление конкретным примитивом DAI в нужный момент.

Концептуально, "настоящее" удаленное приложение доступное через сеть, например, через IP или ATM, ничем не отличается от эмулируемого удаленного приложения, получающего материал от широковещательного источника или с диска. В последнем случае, однако, сообщения, которыми обмениваются партнеры, должны быть определены, чтобы обеспечить совместимость (это сигнальные сообщения DMIF). В последнем случае, с другой стороны, интерфейсы между двумя партнерами DMIF и эмулируемым удаленным приложением являются внутренними по отношению реализации и не должны рассматриваться в этой спецификации. Заметим, что для сценариев получения данных широковещательно и из локальной памяти, рисунок показывает цепочку "Локальный DMIF", "Удаленный DMIF (эмулированный)" и "Удаленное приложение (эмулированное)". Эта цепочка представляет концептуальную модель и не должна отражаться в практической реализации (на рисунке она представлена закрашенной областью).

Рисунок 5 – Архитектура коммуникаций DMIF

При рассмотрении сценариев с широковещанием и локальной памятью предполагается, что эмулируемое удаленное приложение знает, как данные доставлены/запомнены. Это подразумевает знание типа приложения, с которым осуществляется взаимодействие. В случае MPEG-4, это в действительности предполагает знание идентификатора элементарного потока, дескриптора первого объекта, названия услуги. Таким образом, в то время как уровень DMIF концептуально не знает ничего о приложении, которое поддерживает, в частном случае работы DMIF с широковещанием и локальной памятью это утверждение не вполне корректно из-за присутствия эмулированного удаленного приложения (которое, с точки зрения локального приложения является частью слоя DMIF).

При рассмотрении сценария удаленного взаимодействия, слой DMIF ничего не знает о приложении. Введен дополнительный интерфейс DNI (DMIF-Network Interface), который служит для подчеркивания того, какого рода информацией должны обмениваться партнеры DMIF. Дополнительные модули SM (Signaling mapping) служат для установления соответствия между примитивами DNI и сигнальными сообщениями, используемыми в конкретной сети. Заметим, что примитивы DNI специфицированы для информационных целей, и интерфейс DNI в настоящей реализации может отсутствовать.

DMIF допускает одновременное присутствие одного или более интерфейсов DMIF, каждый из которых предназначен для определенной технологии доставки данных. Одно приложение может активировать несколько технологий доставки.

Когда приложение запрашивает активацию услуги, оно использует сервисный примитив DAI, и формирует соответствующую сессию. Реализация DMIF устанавливает контакт с соответствующим партнером (который концептуально может быть либо удаленным, либо эмулируемым локальным партнером) и формирует вместе с ним сетевую сессию. В случае широковещательного и локального сценариев, способ формирования и управления сессией находится вне зоны ответственности данного документа. В случае интерактивного сценария с удаленным сервером, DMIF использует свой сигнальный механизм для формирования и управления сессией, например, сигнальный механизм ATM. Приложения партнеров используют эту сессию для установления соединения, которое служит для передачи прикладных данных, например, элементарных потоков MPEG-4.

Когда приложению нужен канал, оно использует примитивы канала DAI, DMIF транслирует эти запросы в запросы соединения, которые являются специфическими для конкретных запросов сетевых реализаций. В случае сценариев широковещания и локальной памяти, метод установления соединения и последующего управления находится за пределами регламентаций MPEG-4. В случае сетевого сценария напротив, DMIF использует свой сигнальный механизм для формирования и управления соединением. Это соединение используется приложением для целей доставки данных.

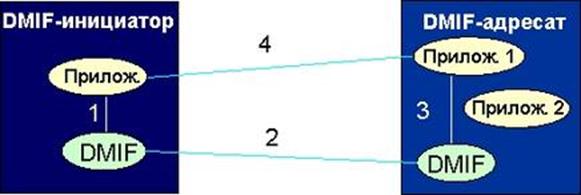

На рисунке 6 предоставлена схема активации верхнего уровня и начало обмена данными. Этот процесс включает в себя четыре этапа:

· Приложение-инициатор посылает запрос активизации услуги своему локальному слою DMIF – коммуникационное соединение между приложением-инициатором и его локальным партнером DMIF устанавливается в контрольной плоскости (1)

· Партнер-инициатор DMIF запускает сетевую сессию с партнером-адресатом DMIF - коммуникационное соединение партнером-инициатором DMIF и партнером-адресатом DMIF устанавливается в контрольной плоскости (2).

· Партнер-адресат DMIF идентифицирует приложение-адресат и переадресует запрос активации услуги - коммуникационное соединение между партнером-адресатом DMIF и приложением-адресатом устанавливается в контрольной плоскости (3)

· Приложения партнеров создают каналы (запросы передаются через коммуникационные пути 1, 2 и 3). Результирующие каналы в пользовательской плоскости (4) используются приложениями для реального информационного обмена. DMIF вовлечена во все четыре этапа.

Рисунок 6 – Вычислительная модель DMIF

Слой DMIF автоматически определяет, предполагается ли предоставление данной услуги удаленным сервером в конкретной сети, например, в IP, или ATM, широковещательной сетью, или устройством локальной памяти: выбор основывается на адресной информации партнера, предоставляемой приложением в качестве части URL, переданной DAI.
