Технологическая характеристика отливок


Существует несколько принципов классификации отливок, в том числе, по методу формовки и по видам форм, по условиям приемки и по классам точности, по марке материала, из которого они изготовлены и т.д.

Среди отливок до 80 % по массе занимают детали, изготовляемые литьем в песчаные формы. Метод является универсальным применительно к литейным материалам, а также к массе и габаритам отливок. Специальные способы литья значительно повышают стоимость отливок, но позволяют получать отливки повышенного качества с минимальным объемом механической обработки.

Ответственные и особо ответственные отливки испытывают на прочность. При литье в песчаные формы по деревянным моделям и при формовании стержней в деревянных ящиках можно получить точность не выше 3-го класса. Точность повышают, применяя металлические модели и стержневые ящики, механизацию формовки, формовку в стержневых формах, в постоянных формах, а также тщательно соблюдая технологический процесс литья.

Наименьшие отклонения размеров отливки дает формовка в одной опоке. При формовке в двух или нескольких опоках возникают отклонения в результате смещения одной опоки относительно другой.




Отливки 1 класса точности обеспечиваются формовкой по металлическим моделям с механизированным выемом моделей из форм и с заливкой металла в сырые и подсушенные формы. Этот способ применяют в условиях массового производства и для изготовления наиболее сложных по конфигурации тонкостенных отливок.

Отливки 2 класса точности обеспечиваются формовкой с механизированным выемом деревянной модели, закрепляемой на легкосъемных металлических плитах, из форм и с заливкой в сырые и подсушенные формы. Этот способ применяют для получения отливок в серийном производстве.

Отливки 3 класса точности обеспечиваются ручной формовкой в песчаные формы, а также машинной формовкой по координатным плитам с незакрепленными моделями. Этот способ является оптимальным для изготовления отливок любой сложности, любых размеров и массы из разных литейных сплавов в единичном и мелкосерийном производстве.

Верхняя опока (рисунок 1) может сместиться относительно нижней на величину зазора а в центрирующих штырях с соответствующим смещением всех вертикальных поверхностей, формуемых в верхней опоке, в результате чего номинальная толщина стенок может сильно измениться.

Отклонения горизонтальных поверхностей происходят в результате неточной установки стержней в вертикальном направлении, попадания сора на поверхности стыка опок и стержней и т. д.

Как правило, поверхности, формуемые в нижней опоке, точнее поверхностей, формуемых в верхней опоке; поверхности, формуемые моделью, точнее поверхностей, формуемых внутренними стержнями.



Другие причины неточностей: отклонения размеров модельного комплекта от номинала; изменение размеров стержней при сушке; рассыхание моделей при хранении; изменение размеров формы в результате расталкивания моделей при выемке; колебания усадки из-за различной податливости стержней; коробление отливки под действием усадочных напряжений.

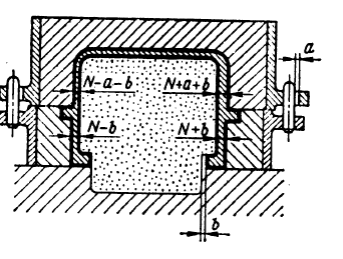

Рисунок 1 – Причины возникновения неточностей при получении отливки в двух опоках

Поверхности, формуемые стержнями, могут сместиться относительно поверхностей, формуемых моделью, из-за неточной установки стержня в форме (смещение b на рисунке 1). Наибольшей величины достигают смещения в верхней полуформе, где суммируются смещения для полуформы и стержня.

Колебания размеров отливки имеют особое значение на участках сопряжения черных стенок с поверхностями, подвергающимися механической обработке. Точность механической обработки во много раз выше точности литейных размеров.

Возможности повышения производительности процессов литья, точности размеров и качества отливок расширяются при их изготовлении в автоматизированных комплексах, в которых используются новые механизмы для уплотнения смеси, применяются электронные схемы управления технологическими процессами и счетно-решающие устройства для выбора оптимальных режимов.

Прогрессивно применение покрытия литейной формы для поверхностного легирования отливок. Так карбидообразующие легирующие элементы (теллур, углерод, марганец) повышают износостойкость формы и устраняют рыхлость отливок; графитизирующие легирующие элементы (кремний, титан, алюминий) устраняют отбел, уменьшают остаточные напряжения и улучшают обрабатываемость отливок. Применение жидкоподвижных смесей при литье в песчаные формы повышает производительность труда, снижает трудоемкость изготовления формы и стержней от 3 до 5 раз, исключает ручной труд и позволяет полностью механизировать и автоматизировать производство изготовления форм и стержней независимо от их размеров, конфигурации и номенклатуры.



При производстве крупных отливок применение регулируемого охлаждения формы позволяет сократить продолжительность охлаждения в литейной форме отливок массой до 200 т в 2 раза по сравнению с естественным охлаждением.
