Основным видом технологической операции, используемой для формирования профиля деталей сложной формы, является фрезерование. Система ГеММа-3D позволяет создавать управляющие программы для оборудования с ЧПУ для всех видов объемного фрезерования - 3-х, 4-х и 5-ти координатная обработка, включая обработку деталей на станках с поворотным столом. Операции могут выполняться фрезами различных видов: торцевыми, торовыми, шаровыми, коническими. Исходные модели деталей могут быть созданы непосредственно в 3D геометрическом редакторе системы ГеММа-3D или импортированы из любой CAD-системы моделирования.
В системе предусмотрены следующие виды фрезерных операций:
· Создание прохода по плоским или лежащим в пространстве контурам с возможностью их проекции на совокупность поверхностей детали.
· Проекция плоских траекторий инструмента, полученных в модуле плоскостной 2D обработки, а также пространственных траекторий, полученных в модуле 3D обработки на совокупность поверхностей любой сложности.
|
|
|
· Черновая послойная обработка совокупности поверхностей. Для заданной заготовки система позволяет сформировать эффективную стратегию обработки, с учетом попутного и встречного фрезерования. Данный вид обработки (рис. 14) позволяет делать подборку материала из карманов и колодцев, с учетом режима коррекции на радиус инструмента.

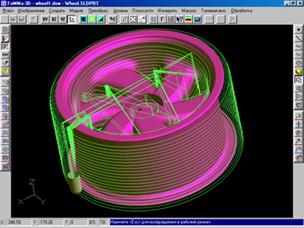

Рисунок 14 - Пример проектирования программы черновой послойной обработки
· Получистовая обработка штриховкой или эквидистантой поверхностей или оболочек с возможностью задания тактики перехода по воздуху и между строками траектории, значительно сокращающей это время. Система ГеММа-3D позволяет делать обработку с учетом ограничений, представленных в виде отрезков, полилиний или кривых, лежащих на плоскости или в пространстве (рис. 15). После обработки фрезой большого диаметра имеется возможность сделать подборку оставшегося материала фрезой меньшего диаметра. При необходимости в программу может быть введена 3D-коррекция на радиус инструмента, если она поддерживается оборудованием с ЧПУ.

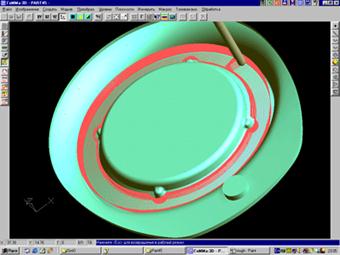

Рисунок 15 - Пример проектирования программы получистовой обработки
· Чистовая обработка оболочек (группы поверхностей) с контролем величины шага между строками траектории в зависимости от геометрии обрабатываемой поверхности. Включает в себя стратегии обработки между двух границ параллельно, перпендикулярно этим границам или по спирали (рис. 16) - как вариант скоростной обработки при движении по траектории, не содержащей изломов. Помимо этого в системе ГеММа-3D имеются различные стратегии сложной объемной (4-х и 5-ти координатной) обработки отдельных поверхностей или группы поверхностей, включая стратегии обработки лопаток и турбин в центробежных вентиляторах.
|
|
|
·

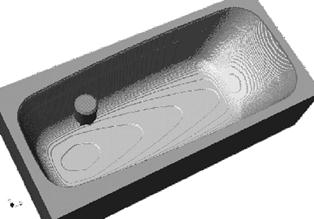

Рисунок 16 - Пример проектирования программы чистовой обработки
Модуль электроэрозионной обработки 2D/4D.
В состав системы ГеММа-3D входит модуль электроэрозионной резки для изготовления вырубных, гибочных и комбинированных штампов, деталей прессформ, электродов, фильер и т.д.
