Исходные данные для программирования электроэрозионной резки.
Исходные данные составляет математическая модель в виде совокупности контуров, определяющих резку 2D (по одному контуру) и резку 3D (по двум контурам разнесенным в компланарных плоскостях) с наклоном проволоки. В качестве основы математической модели могут быть использованы:
1. Плоские чертежи деталей из известных CAD систем (формат DXF).
2. 3D-модели из известных CAD систем (формат IGES).
3. Дизайн-проекты из систем CorelDraw и AdobIllustrator (формат EPS).
4. Табличные задания кривых, в т.ч. результаты измерений на контрольно-измерительных машинах.
5. Модели могут быть построены непосредственно в системе ГеММа-3D, а также сформированы в ней по полученным данным.
Для упрощения подготовки моделей можно использовать имеющиеся в системе ГеММа-3D макропроцедуры построения эвольвентных зубчатых колес, звездочек; кулачков; сглаживания контуров; определения и исключения «узких» участков, построения перемычек, задания связности разнесенных контуров при электроэрозионной резке с поворотом проволоки.
Макроязык системы ГеММа-3D позволяет создать другие необходимые макропроцедуры.
Предусмотрены следующие типовые траектории:
1. Плоский рез по контуру с коррекцией на радиус проволоки или эквидистантно к заданному контуру.
2. Рез с постоянным наклоном проволоки.
3. Рез по двум контурам, заданным в разнесенных плоскостях, при установлении связности контуров автоматически или оператором в интерактивном режиме (4D – обработка).
4. Выжигание узких пазов и отверстий.
При формировании траекторий обработки имеется ряд способов построения подхода и отхода к контуру, обеспечивающих включение коррекции и гладкий выход на контур (устанавливается выбором из меню (по перпендикуляру, по касательной дуге, комбинированные 2-х звенные и 3-х звенные подходы (рис. 17)).

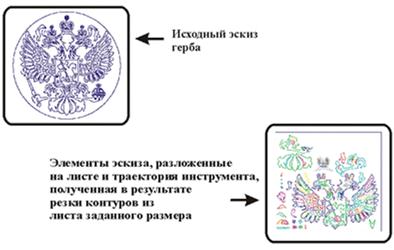

Рисунок 17 - Пример построение траектории движения инструмента
Имеются средства задания способов обхода углов в контуре («по дуге», «по продолжению», «по срезке»).
Контроль управляющих программ.
Имеется ряд средств контроля:
1. Отрисовка траектории относительно обрабатываемых контуров с фиксацией направления обхода, направления коррекции, точек останова.
2. Изображение траектории движения инструмента (проволоки) параллельно с представлением управляющей программы по операторно в формате APT или в формате системы управления станка (ISO формат). Автоматически выделяются цветом строки управляющей программы и соответствующие отрезки траектории обработки. Представляются средства редактирования программы с «эхом» в графическом окне.
