Цифр ввод исп для передачи в МК цифр данных, получ от об в определенных форматах машинного слова (байт, 2 байт, 0,5 байт)
Поскольку имп сиг по своей природе представл кратковременные одноразрядные двойные сиг, то их прием осуществляется те ми же функциональными блоками, что и сбор входных сиг от цифр устройств.
Поступающие от дат имп сиг сильно отличаются по длительности, например блок – контакты пускателя могут ыть замкнуты в течении длительного времени – несколько часов, а Эл. Датчик выдает импульсы. Различаются сиг и по частоте следования. Аварийный датчик. сброс,редко, а тот же самый электрический дат выдает 10-ки 100-ни импульсов в сек. Впоследнем случае, если инф парам представляется кол-вам имп, то они предварительно подсчитываются с помощью счетчиков, а ввод показании счетчиков будет соответствовать цифр вводу.

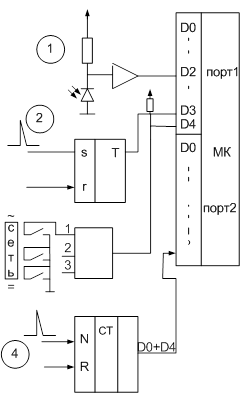

1. Электронный оптический дат
2. Регистратор очень коротких имп с пом триггера
3. Блок-контакты коммутирующего аппарата
4. Импульсная последовательность с инф параметром в виде кол-ва имп
5. Отдельные кнопки тт или Клава. Отдельный источник имп сиг, второй подключается к разным портам ввода.
Инф о блок контактах, вар 3, при большем их числе с помощья доп коммутатора также может считываться через один разряд. С пом 4 имп подкл с помощью счетчика, а инфа со счетчика в виде цифр данных считывается в порт 2. В завис от свойств сиг, т.е. по его длит и частоты, а так же способа обработки его в контроллере различают статический и динамический ввод сиг.
Статический ввод – служит для опроса и приема двоичных сиг, не подлежащих хранению при операциях ввода. При этом регистрируются лишь те сиг кот поступают на входы порта в момент программного опроса в виде 0 или 1
Динамический ввод – осущ с формир сиг прерывания и прим в том случае, когда необходимо фиксировать момент изменения сиг, т.е. фронт, либо спад импульса.

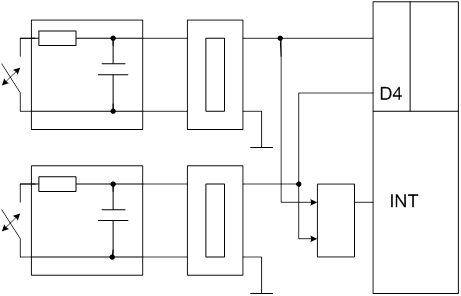

Компаратор
В подобных схемах сиг от дат желательно пропустить через фильтр для подавления помех и компаратор для формирования четких фронтов и спадов. Для организации ввода по прер сиг все дат могут объединяться с пом схемы «или» для получения общего сиг прерывания всех источников либо непоредственно подаваться на индивид входы прерывания.
Цифровой импульсный вывод данных

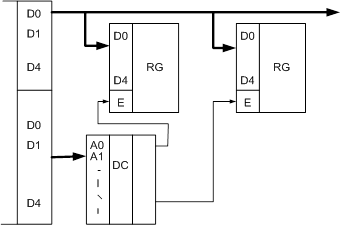

Цифр выв дан осущ через порт выв дан контроллера в регистре внешних устройств. При большем числе таких регистров их входы объединяются на общ шину МК, а запись инф в конкретный регистр осущ путем их мультиплексирования с помощью отдельного дешифратора, на вход которого подается адрес регистра с другого порта вывода УМК. Если число регистров не превышает числа разрядов второго порта, их мультиплексирование может осуществляться непосредственно сиг со второго порта.

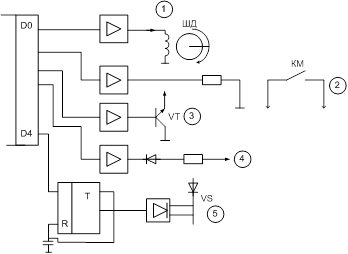

Имп выв инф осущ по отдельным разрядам порта выв. Эти сиг используются: а) для управления исполнительными дв. типа шаговыми б) Для управления рем контакторами и тому подобными устройствами в) для управления силовыми полупроводниковыми ключами на теристорах, транзисторах и т.д. г) для управ индикаторными устройствами (лампы, светодиоды…) д) для управления элем цифр логики расположенными на объекте.
Как и при вводе при выв различают:
1 статический выв, когда выдаваемый сиг хранится в регистре порта, до тех пор, пока в него не будет занесено новое значение.
2 динамический выв. Выдаваемый сиг хранится в регистре порта такой интервал времени, который определяется не программой, а работой аппаратного устройства формирования временного интервала. Либо он выдается на короткий интервал времени, реальная длит сиг задается устройством врем задержки в данном канале управления, например в 5 случае длит управления тирристором VS задается с помощью ждущего мультивибратора на триггере с длительностью имп Ти =тау=RC.
