Вывод и отображение информации

В большинстве случаев для микроконтроллеров используются простейшие средства индикации в основе которых лежит функция вкл/выкл. Обычно используются простые светодиоды, а для отображения буквенно-цифровой информации матричные светодиодные индикаторы (обычно семисегментные).

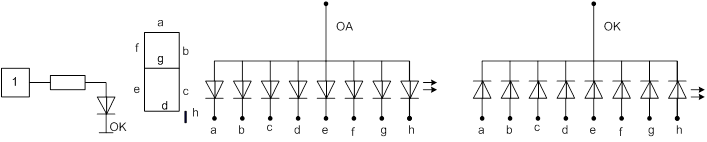

Подключение светодиодного индикатора:

Некоторые типы МК имеют отдельные порты с повышенной нагрузочной способностью и работающие по принципу открытого коллектора. Допустимый ток на один разряд до

25 мА, но не больше 70 мА на весь порт

Семисегментные светодиодные индикаторы

Для управления одним сегментом требуется Uмин=2—2,5В с током сегмента. К МК подключаются либо через буферные элементы ТТЛ, либо через дешифраторы. Если такой индикатор подключить непосредственно ко входу контроллера через буферные элементы, то отображения соответствующих цифр и букв в пам МК должны быть записаны таблицы отображ этих букв и символов. Недостаток – большое число занятых портов.

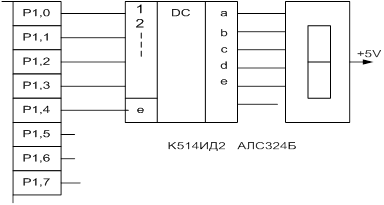

Более рационально управл индикатором с пом дешифратора

Недостатком семисигментных индикаторов явл огранич число символов. Применяются точечные матричные светодиодные индикаторы. Для управл такими матр требуется сложный дешифраторы. В некоторых случаях требуется отображение многосимвольной инфы кот представл собой линейные однострочные элементы из нескольких индикаторов. Число разрядов определяется разрядностью отображаемой инфы, например индикатор температуры 36,6 ⁰С или 4020об/мин.

Сущ два способа реализации интерфейса МК с линейным дисплеем:

1) статический 2) динамический

При статич, каждый индик подключается либо к отдельному порту, либо через отдельный дешифратор. При этом каждый разряд включен непрерывно до очередной смены информации, недостаток такого варианта большое число линий подключения к портам и большой ток потребления.

Динамический основан на том принципе, что зрение чела явл инерционным и если индикация обновляется с частотой …,то изображение представляется непрерывным, при этом способе уменьшаются аппаратные затраты и число линий присоединения,а так же значительно уменьшается потребление мощности. Однако для управления индикатором требуется спец прога управл индикатором.

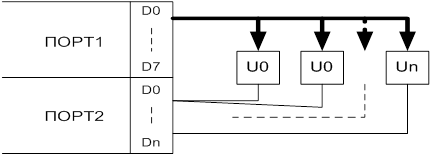

Байт информации из порта Р1 одновременно подается на все индикаторы, их входы соединены параллельно, однако в мом врем загорается только тот индикатор, на кот подается сиг разрешения низкого уровня. Сиг формируется путем сдвига влево исходной комбинации в порту 2. Синхронно со сдвигом сиг разр в порт Р1 подается соответствующий байт инфы для того разряда для которого сиг разрешения равен низкому уровню, Таким обр инфа постоянно обновляется, но чел видит строку непрерывно.
