Крепь очистного забоя непрерывно взаимодействует с непосредственной кровлей и периодически, по мере ее обрушения – с основной кровлей. В определенных условиях основная кровля не оказывает влияния на поведение непосредственной кровли. Отслаиваясь от основной, непосредственная кровля своим весом оказывает давление на крепь. Секция крепи должна выдержать вес непосредственной кровли с учетом возможного ее зависания в выработанном пространстве.
В технической характеристике крепи указано сопротивление ее поддерживающей части. Величина сопротивления изменяется в пределах от 300 до 1000 кН/м2. Зная вес непосредственной кровли, можно проверить, выдержит ли секция крепи эту нагрузку. Расчетная схема представлена на рис. 3.2.
Согласно расчетной схеме, нагрузка R на поддерживающую часть секции крепи составит
, т, (3.5)
где bкрепи – шаг установки крепи, м;
lкон – возможная величина зависания кровли, м;
lкр – длина крепи, м;
hнк – высота непосредственной кровли, м;
- средняя плотность пород, т/м3.
|
|
|

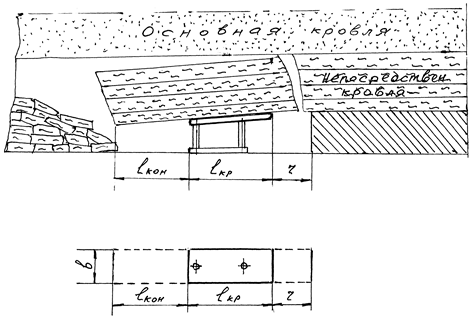

Рис. 3.2 Расчетная схема для определения нагрузки на секцию механизированной крепи
Крепь выдержит вес непосредственной кровли, если Rп>R1, где Rп – паспортное сопротивление поддерживающей части секции крепи, кН/м2, R1 – нагрузка на 1 м2 секции крепи, кН/м2.
Площадь верхняка механизированной крепи S будет:
, м2. (3.6)
Следовательно, нагрузка R1 на 1 м2 секции крепи составит
, кН/м2. (3.7)
Пример выполнения задания №3
