В результате выполнения практического занятия студент должен. - знать: основные формулы расчета центрально-сжатой железобетонной колонны

- знать: основные формулы расчета центрально-сжатой железобетонной колонны;

- уметь: подбирать диаметр арматуры колонны

Исходные данные:

№ варианта	b,см	h,см	Класс арматуры	Nр,кН	Класс бетона
			А500		В25
			А240		В35
			А400		В30
			А500		В25
			А500		В30
			А400		В35
			А400		В25
			А500		В30
			А240		В35
			А240		В30
			А500		В25
			А500		В25
			А240		В30
			А400		В35
			А240		В30
			А400		В35
			А400		В25
			А500		В40
			А240		В40
			А400		В30
			А400		В35
			А240		В25
			А240		В25
			А500		В30
			А400		В30
			А240		В35
			А400		В40
			А240		В30
			А400		В25
			А500		В30
			А400		В25
			А240		В30
			А500		В35

Порядок выполнения практической работы:

1. Определить требуемую площадь поперечного сечения арматуры:

см²

где: - внешняя нагрузка на сжатие, (кН);

- коэффициент условий работы арматуры, = 1,15 для предельных состояний первой группы; = 1 для предльных сосотояний второй группы.

- расчетное сопротивление арматуры на сжатие, (МПа), (15, стр. 33, табл. 6.14)

- площади сечения колонны, (см²), А=bхh

- расчетное сопротивление бетона на сжатие, (МПа), (15, стр.22, табл. 6.8)

Если <0, то диаметр продольной арматуры принимаем конструктивно (>12 мм). (Сортамент арматуры – (приложение А))

2. Выполнить чертеж сечения колонны с расстановкой арматуры (варианты армирования железобетонных колонн (приложение К));

3. Определить диаметр и шаг поперечной арматуры (хомутов) определяем по формуле:

, (мм)

где: – диаметр продольной арматуры, мм

4. Определить несущую способность колонны:

), (кН)

где: - расчетное сопротивление арматуры на сжатие, (МПа), (15, стр. 33, табл. 6.14)

- площади сечения колонны, (см²), А=bхh

- расчетное сопротивление бетона на сжатие, (МПа), (15, стр.22, табл. 6.8)

- коэффициент продольного изгиба, 0,7-1,0;

5. Проверить условие прочности

6. Выполнить чертеж узла сопряжения колонны с ригелем (2, стр. 80 рис. 4.20)

Пример: Проверить несущую способность железобетонной колонны

Исходные данные: b = 600 мм, h = 800 мм, =2500 кН, класс бетона В30, класс арматуры А500.

Решение:

1. Определить требуемую площадь поперечного сечения арматуры:

см²

см²

т.к. <0, то диаметр продольной арматуры принимаем конструктивно: диаметр принимаем 14 мм.

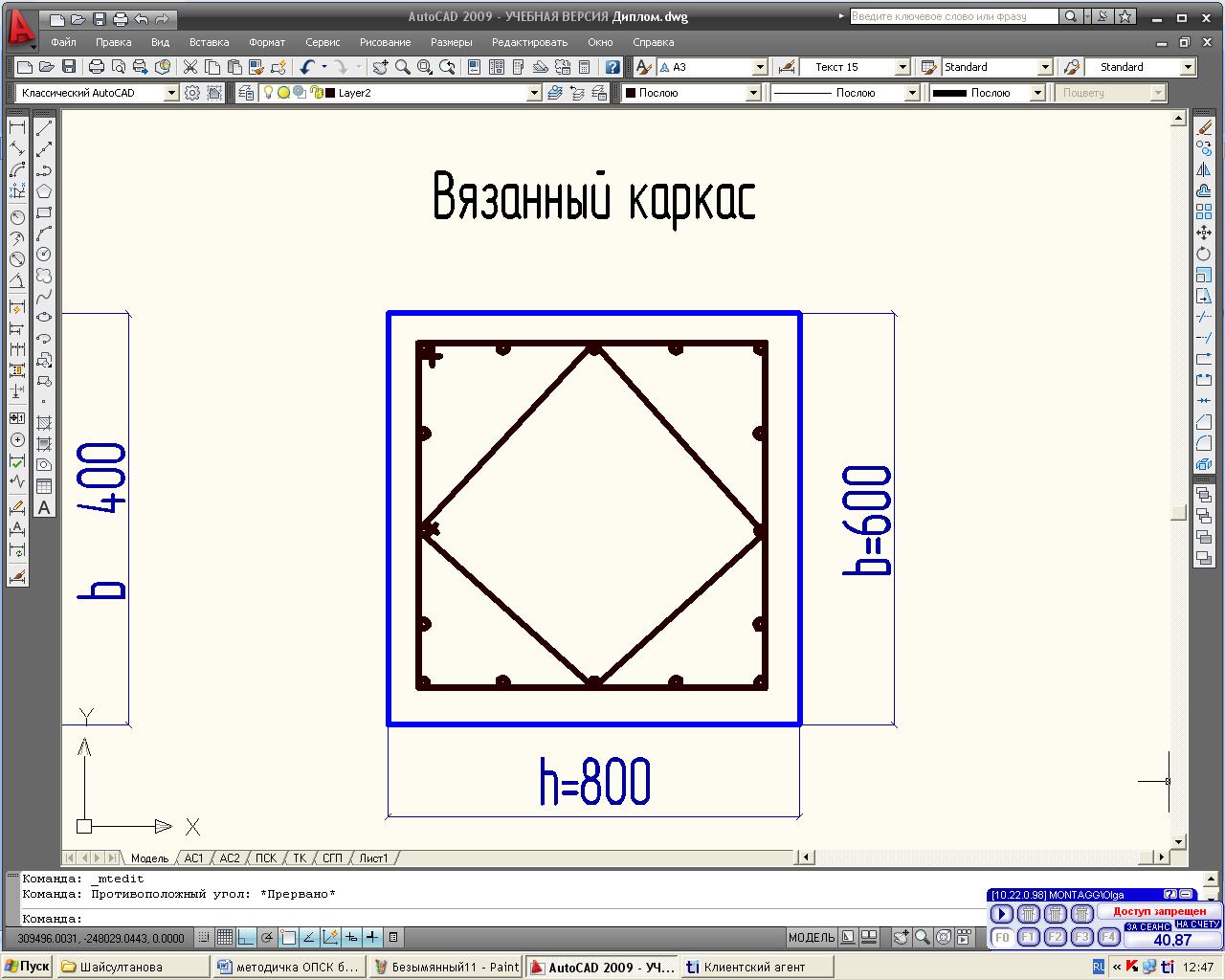

2. Выполнить чертеж сечения колонны с расстановкой арматуры;

Имеем 16 стержней диаметром 14 мм, =1,539·16=24,6 см²

3. Определить диаметр шаг поперечной арматуры (хомутов) определяем по формуле:

, (мм)

мм ≈ 4 мм

, (мм)

≈ 250 мм

4. Определить несущую способность колонны:

), (кН)

) = 7384,1 кН

5. Проверить условие прочности

7384,1 2500 (кН)

Условие выполняется

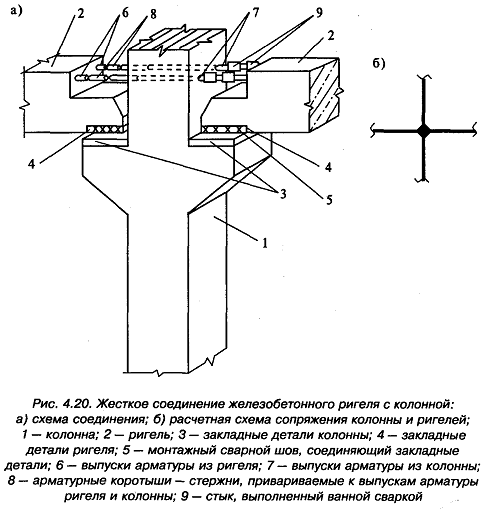

6. Выполнить чертеж узла сопряжения колонны с ригелем

а) схема соединения; б) расчетная схема сопряжения колонны и ригелей; 1 – колонна; 2 – ригель; 3 – закладные детали колонны; 4 – закладные детали ригеля; 5 – монтажный сварной шов, соединяющий закладные детали; 6 – выпуски арматуры из ригеля; 7 – выпуски арматуры из колонны; 8 – арматурные коротыши – стержни, привариваемые к выпускам арматуры ригеля и колонны; 9 – стык, выполненный ванной сваркой.

Контрольные вопросы:

1. Классификация колонн по характеру работы.

2. От чего зависит коэффициент продольного изгиба?

3. От чего зависит расчетная длина колонны?

4. Основные виды сечения колонн.

5. Основные классы бетона и арматуры принимаемые при проектировании железобетонных колонн.
