В результате выполнения практического занятия студент должен. - знать: основные формулы расчета железобетонной ребристой плиты покрытия

- знать: основные формулы расчета железобетонной ребристой плиты покрытия;

- уметь: определять несущую способность ребристой плиты покрытия;

- подбирать сечение арматуры;

- определять погиб ребристой плиты.

Исходные данные:

№ варианта	Класс бетона	Класс продольной арматуры	Длина плиты l, м	Ширина плиты b, м	Размеры приведенного сечения плиты	Расчетная нагрузка на 1 м2
, см	, см	h, см
	В25	А400	6,0	1,2				9,2
	В20	А400	6,0	1,2				7,5
	В25	А500	6,0	1,2				8,6
	В30	А400	6,0	1,2				7,0
	В25	А400	6,0	1,5				9,0
	В40	А600	6,0	1,5				10,4
	В30	А400	6,0	1,5				11,1
	В30	А400	6,0	1,8				12,0
	В20	А500	6,0	1,8				12,0
	В25	А500	6,0	1,8				7,8
	В20	А400	6,0	2,0				8,2
	В30	А400	6,0	2,0				10,0
	В30	А400	6,0	2,0				8,0
	В40	А400	6,0	2,2				9,3
	В35	А500	6,0	2,2				9,5
	В25	А400	6,0	1,2				10,8
	В20	А400	6,0	1,2				9,2
	В25	А400	6,0	1,2				7,5
	В30	А600	6,0	1,2				8,6
	В25	А400	6,0	1,5				7,0
	В40	А500	6,0	1,5				9,0
	В30	А400	6,0	1,5				10,4
	В30	А500	6,0	1,8				11,1
	В20	А400	6,0	1,8				12,0
	В25	А400	6,0	1,8				12,0
	В20	А600	6,0	2,0				7,8
	В30	А400	6,0	2,0				8,2
	В30	А400	6,0	2,0				10,0
	В40	А400	6,0	2,2				8,0
	В35	А400	6,0	2,2				9,3
	В25	А500	6,0	1,2				9,5
	В20	А400	6,0	1,2				10,8
	В25	А500	6,0	1,2				12,2

Порядок выполнения практической работы:

1. Ребристая плита перекрытия длинномерная конструкция поэтому нагрузки собираются на 1м², а расчет будем производить на 1 м длины при ширине плиты b (м) нагрузка будет равна:

q^р = N_р·b, (кН/м);

где: N_р – расчетная нагрузка на 1 м² перекрытия (кН/м²);

b – ширина плиты (м).

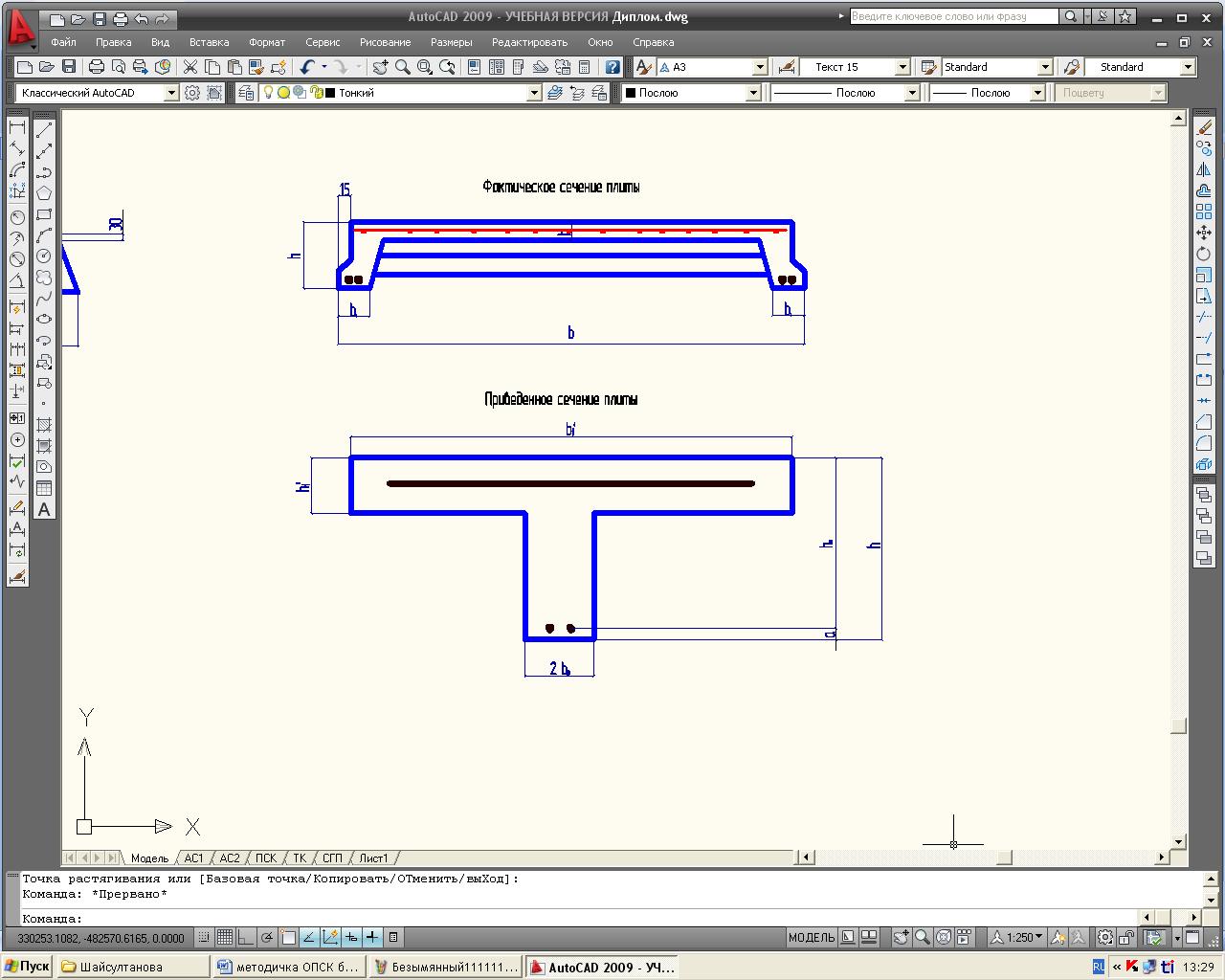

2. Назначить размеры приведенного сечения, который имеет вид тавра (полка может быть сверху и снизу)

b_р - сумма двух ребер, (мм)

где: b – ширина плиты (мм);

=b – 30, (мм)

где: b – ширина плиты (мм);

3. Определить изгибающий момент:

, (кН·м)

где: - расчетная нагрузка с учетом ширины плиты, (кН/м);

- коэффициент надежности по назначению;

- расчетная длина плиты, (м): определяется по формуле:

l – B, (м)

где: l – длина плиты, (м);

В – зазор между плитами, (м) В=0,1 м

4. Определить поперечную силу:

, (кН)

где: - расчетная нагрузка с учетом ширины плиты, (кН/м);

- расчетная длина плиты, (м).

5. Определить площадь сечения продольной арматуры в каркасе КР-1

,

где: R_b – расчетное сопротивление бетона на сжатие, (МПа), (15, стр.22, табл. 6.8)

М- изгибающий момент, (кН·см);

- ширина полки, (м)

по таблице (Приложение Б) определяем коэффициент η.

Определить площадь поперечного сечения продольной (рабочей) арматуры в каркасе Кр-1

А_s = , (см²)

где: М- изгибающий момент, (кН·см);

R_S – расчетное сопротивление арматуры на растяжение, (МПа), (15, стр.33, табл. 6.14)

h₀ – расчетная высота сечения, (см) определяется по формуле;

h₀=h-а_в, (мм)

где: h – высота плиты, (мм);

а_в – защитный слой бетона, (мм);

η – коэффициент зависящий от А₀

принимаем 4 стержня диаметром (Приложение А)

6. Проверить прочность плиты по наклонному сечению

, (кН)

где: -коэффициент принимаемый равным 1,5, (15, стр.56 фор. 8.57);

-расчетное сопротивление бетона на растяжение, (МПа), (15, стр.22, табл. 6.8);

-ширина ребра, (см)

h₀ – расчетная высота сечения, (см)

с-длина проекции наиболее опасного наклонного сечения на продольную ось элемента, (см) определяется по формуле:

, (см)

7. Проверить условие на действие изгибающего момента

,

где: - расчетное сопротивление бетона на сжатие, (МПа), (15, стр.22, табл. 6.8);

- ширина полки, (см);

- высота полки, (см);

- расчетная высота сечения, (см).

8. Расчет плиты по второй группе предельных состояний

8.1 Определить кривизну в середине пролета плиты

,

где: - расчетное сопротивление бетона на растяжение по второй группе предельных состояний, (МПа), (15, стр.22, табл. 6.8);

- модуль упругости арматуры, (МПа), (15, стр.34, п. 6.2.12);

- площадь сечения продольной арматуры, см²;

- изгибающий момент, (кН·м)

- ширина ребра, (см);

- высота продольных ребер, (см);

- расчетная высота сечения, (см);

, – коэффициент (Приложение В)

= ,

где: - модуль упругости бетона, (МПа), (15, стр.25, табл. 6.11);

- модуль упругости арматуры, (МПа), (15, стр.34, п. 6.2.12);

- площадь сечения продольной арматуры, см²;

- ширина ребра, (см);

- расчетная высота сечения, (см).

8.2 Определить прогиб

, см

где: - расчетная длина плиты, см;

- кривизна в середине пролета плиты, ().

Пример: Расчет ребристой плиты покрытия

Исходные данные: b = 1,2 м, h = 300 мм, l=6,0 м, класс бетона В25, класс арматуры А500, N_р=12,2 кН/ м², = 3см, = 16см, h = 30см

Решение:

1. Ребристая плита перекрытия длинномерная конструкция поэтому нагрузки собираются на 1м², а расчет будем производить на 1 м длины при ширине плиты b (м) нагрузка будет равна:

q^р = N_р·b, (кН/м);

q^р = 12,2 · 1,2 = 14,64 кН/м

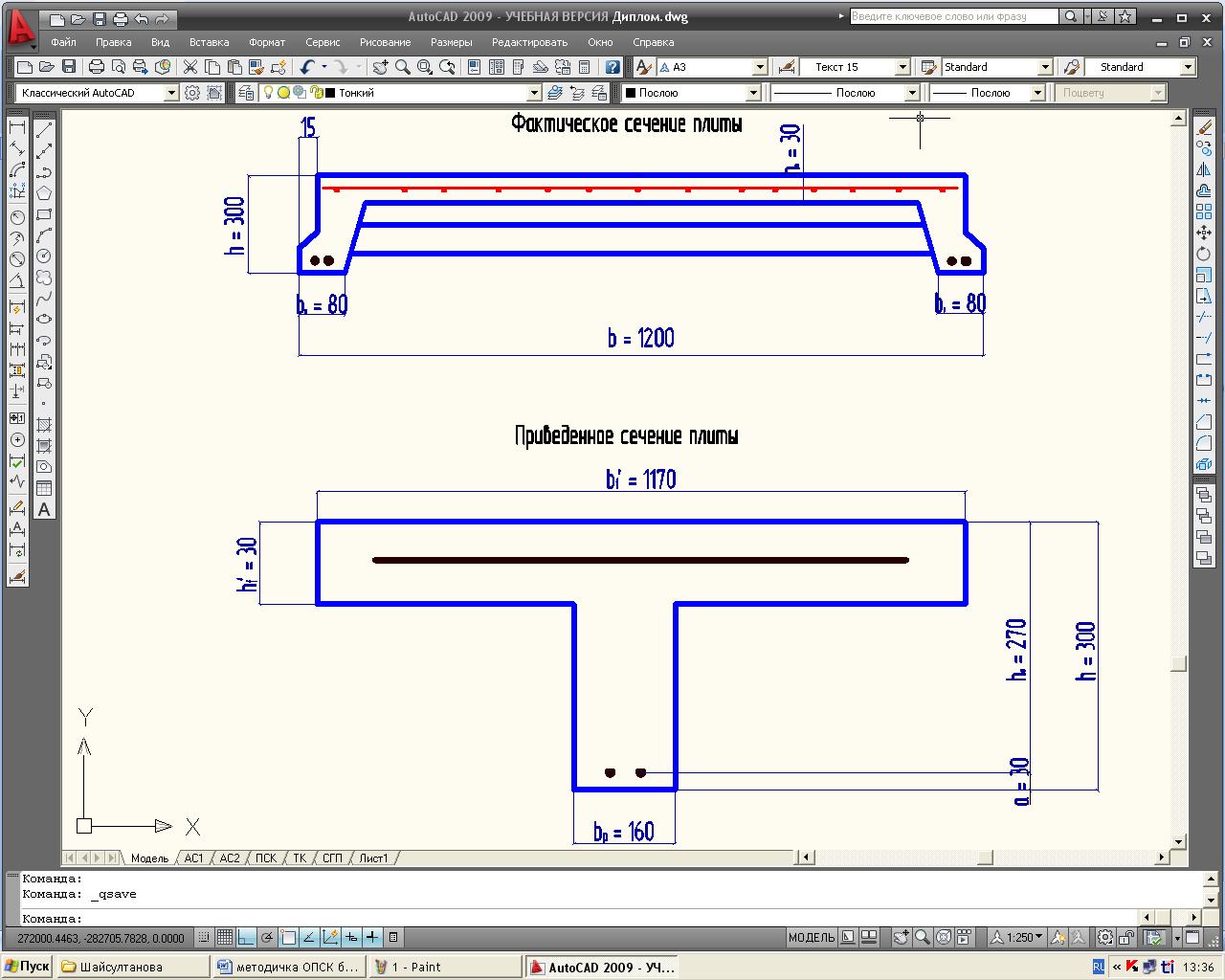

2. Назначить размеры приведенного сечения, который имеет вид тавра (полка может быть сверху и снизу)

b_р - сумма двух ребер, (мм)

b_р – 80 + 80 = 160 мм

=b – 30, (мм)

=1200 – 30 = 1170 мм

3. Определить изгибающий момент:

, (кН·м)

l – B, (м)

6,0 – 0,1 = 5,9 м

= 63,7 кН·м

4. Определить поперечную силу:

, (кН)

= 43,19 кН

5. Определить площадь сечения продольной арматуры в каркасе КР-1

,

= 0,05

по таблице (Приложение Б) определяем коэффициент η = 0,97

Определить площадь поперечного сечения продольной (рабочей) арматуры в каркасе Кр-1

А_s = , (см²)

h₀=h-а_в, (мм)

h₀=300 – 40 = 260 мм

А_s = = 5,8 см²

Принимаем 4 стержня диаметром 14 мм А_s = 6,16 см² располагая по 2 стержня в каждом ребре.

6. Проверить прочность плиты по наклонному сечению

, (кН)

, (см)

= 26 см

= 65,52 кН

Условие выполняется.

7. Проверить условие на действие изгибающего момента

, (кН·см)

= 12469 кН·см

Условие выполняется.

8. Расчет плиты по второй группе предельных состояний

8.1 Определить кривизну в середине пролета плиты

,

= ,

= = 0,09

=1,6·

8.2 Определить прогиб

, см

= 0,56 см

Условие выполняется

Контрольные вопросы к практическим работам №4 и №5

1. Классификация плит покрытия (перекрытия).

2. От чего зависит расчетное сопротивление арматуры?

3. От чего зависит расчетное сопротивление бетона?

4. Основные виды приведенного сечения плит покрытия (перекрытия).

5. Основные классы бетона и арматуры принимаемые при проектировании железобетонных плит покрытия (перекрытия).
