Расчет ступени II ГИ

Количество СЛ от I ГИ к II ГИ определяется отдельно для каждой тысячной группы по графику на рис.7. Данные СЛ должны пропускать всю входящую нагрузку на ступени АИ У_вхАИ. Число этих СЛ также будет зависеть от средней нагрузки, поступающей на один вход I ГИ и от потерь ступени ГИ для внутреннего сообщения.

С использованием указанных графиков число СЛ от I ГИ в направлении II ГИ определяется по формуле:

V_{СЛ II ГИ} = (V₁ – V₂ ) (a _{I ГИ} – a ₂) /a₁ - a ₂ + V_2, (12)

Где V₁ – число СЛ, найденное по графику рис.7 для У_вхАИ – тоже при средней нагрузке, поступающей на один вход I ГИ, a _I > a _IГИ

V₂ – тоже при средней нагрузке, поступающей на один вход I ГИ, a ₂ < a _IГИ .

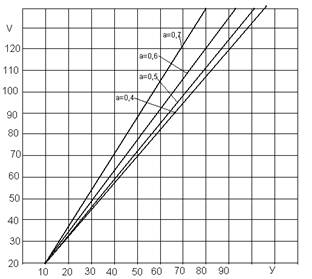

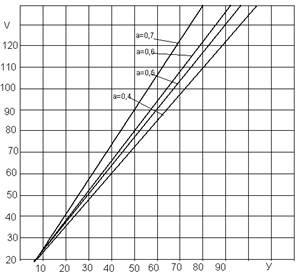

Рис.7 Зависимость числа линий от величины нагрузки в данном направлении

Качество стативов II ГИ определяется по формуле:

g _{II ГИ} = V_{СЛ II ГИ} /30, (13)

где 30 – число входов одного статива II ГИ.
