Составление схемы кроссировок на ступени АИ-ШКУ

На данной ступени искания включение линий осуществляется при помощи неполнодоступного пучка. Включение производится путем равномерного распределения линий пучка по контактам поля МКС с использованием перехваченных соединений. Пример: число стативов АИ – 7, g =7. Доступность Д=20. V – число ШКУ. V = 80. Коэффициент уплотнения для неполнодоступного пучка z = gД/х V = 7х20:80=1,75. Составляем выражения: Vу = gД- х V; Vх = V-Vу.

х = 1, у = 2; Vу =7*20-1*80=60; Vх= V- Vу = 80-60=20.

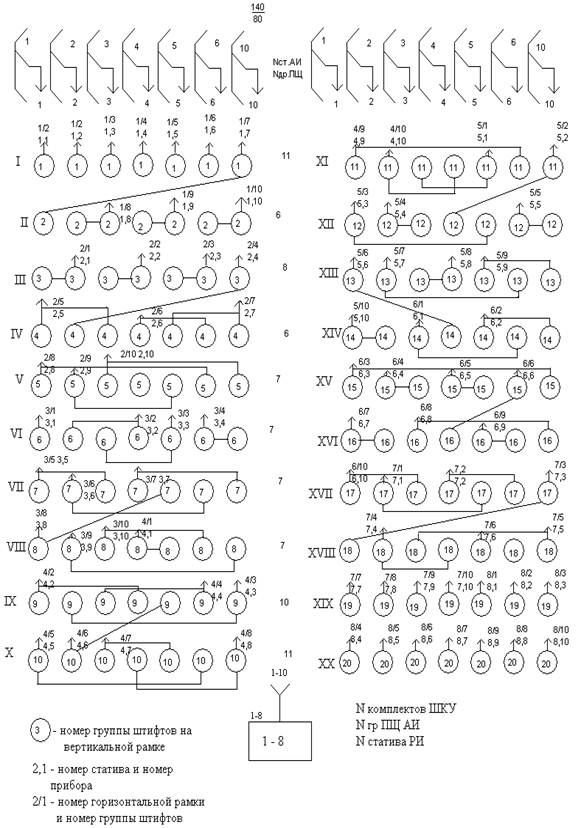

Следовательно, каждая из 20 линий пучка должна включаться в выходы одной подгруппы, а каждая из 60 линий – в выхода двух подгрупп 60*2+20=140 выходов. Согласно данному расчету выполнена схема кроссировок на участке АИ-ШКУ рис.9.

На схеме приняты следующие условные обозначения: цифра в окружности означает номер индивидуального выхода от подгрупп, что соответствует номеру группы штифтов на вертикальной рамке ПЩ. Цифра до запятой – номер статива РИ, после запятой номер ШКУ на данном стативе, что соответствует номеру входа. В числителе указывается номер горизонтальной рамки ПЩ, в знаменателе – номер группы штифта этой рамки, который должен соответствовать номеру прибора.

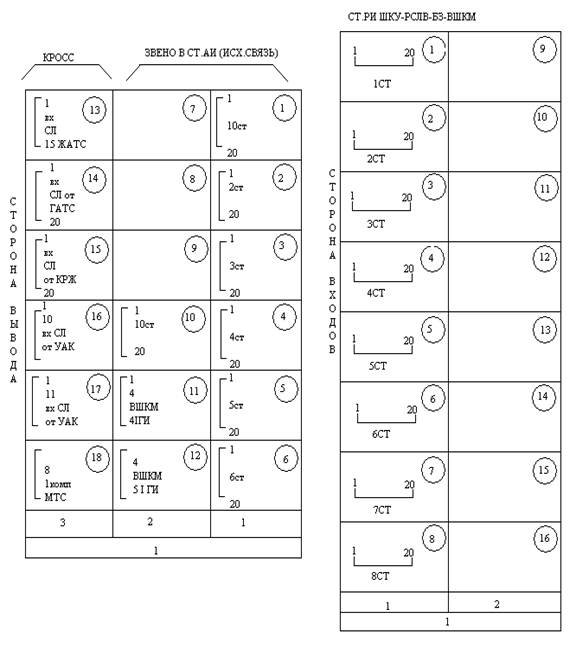

Включение выходов от стативов АИ в вертикальные рамки промщита и включение входов ШКУ указано на фасадах промщита, изображенного на рис.10. Промщит имеет на стороне выходов 18 рамок 22х8 и на стороне входов 16 рамок 22х8. Выходы от семи стативов АИ заведены на вертикальную рамку 1-6, 10 ПЩ. Входы от РИ заведены на горизонтальную рамку 1-8 ПЩ. Для удобства монтажа номер входа, занимаемого на стативе РИ, соответствует номеру штифта на горизонтальной рамке промщита. Например, 3/10 означает, что входы от третьего статива РИ заведены на третью рамку промщита. Десятый вход, в данном случае ШКУ, присоединен к десятому штифту. Из схемы рис.9 видно, что каждая подгруппа источников нагрузки – статива АИ – имеет доступ ко всем стативам РИ, причем в каждом стативе РИ от одной подгруппы в первом стативе РИ могут подключаться к 1,5 и 8 ШКУ второго статива РИ и т.д. Таким образом, любому из ста абонентов при отсутствии внутренней блокировки будет доступен один регистр.
