Соединения шлицевые прямобочные. Основные параметры

Шлицевые соединения с прямобочным профилем зубьев применяются для подвижных и неподвижных соединений.

К основным параметрам относятся:

Ø D - наружный диаметр,

Ø d - внутренний диаметр;

Ø b - ширина зуба.

По ГОСТ 1139-80* в зависимости от передаваемого крутящего момента установлено три типа со­единений - легкой, средней и тяжелой серии.

Номинальные размеры основных параметров и число зубьев шлицевых соединений общего на­значения с прямобочным профилем зубьев, параллельных оси соединения, приведены в таблице 5.

В шлицевых соединениях с прямобочным профилем зуба применяют три способа относительного центрирования вала и втулки:

Ø по наружному диаметру D;

Ø по внутреннему диаметру d;

Ø по боковым сторонам зубьев b.

Центрирование по D рекомендуется при повышенных требованиях к соосности элементов соеди­нения, когда твердость втулки не слишком высока и допускает обработку чистовой протяжкой, а вал обрабатывается фрезерованием и шлифуется по наружному диаметру D. Применяется такое центри­рование в подвижных и неподвижных соединениях.

Центрирование по dприменяется в тех же случаях, что и центрирование по D, но при твердости втулки, не позволяющей обрабатывать ее протяжкой. Такое центрирование является наименее эко­номичным.

Центрирование по bиспользуют, когда не требуется высокой точности центрирования, при пере­даче значительных крутящих моментов.

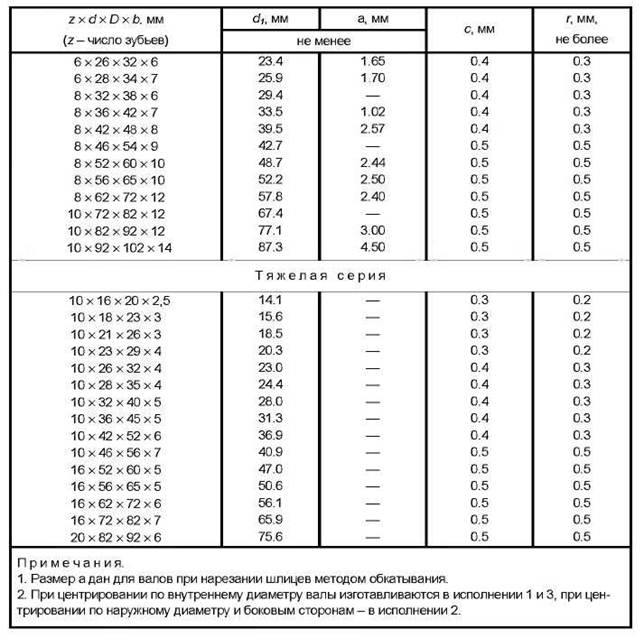

Таблица 5 Номинальные размеры основных параметров шлицевых соединений с прямобочным профилем зубьев.

Продолжение таблицы 5
