Описание программного обеспечения лабораторной работы

2 3 4 5 6 7 8

Программное обеспечение лабораторной работы ориентированно на выполнение следующих заданий:

- Изучение динамики движения зон радиовидимости;

- Изучение трассы полета ИСЗ;

- Исследование глобальной связности систем и связности в конкретной точке моделируемой земной поверхности;

- Вывод данных о видимых ИСЗ в конкретной исследуемой точке.

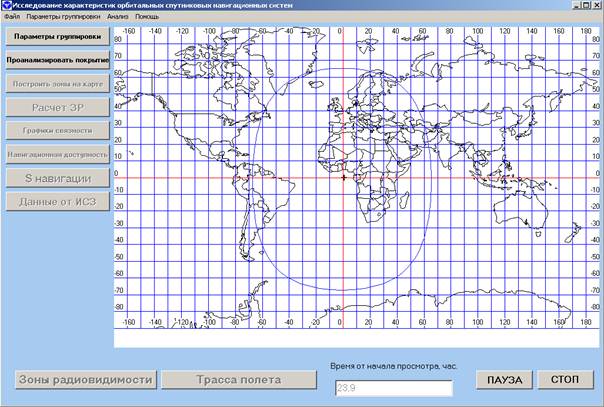

Главное рабочее окно программы показано на рис. 4.

Рисунок 4 - Главное рабочее окно программы

Назначение кнопок главного окна следующее.

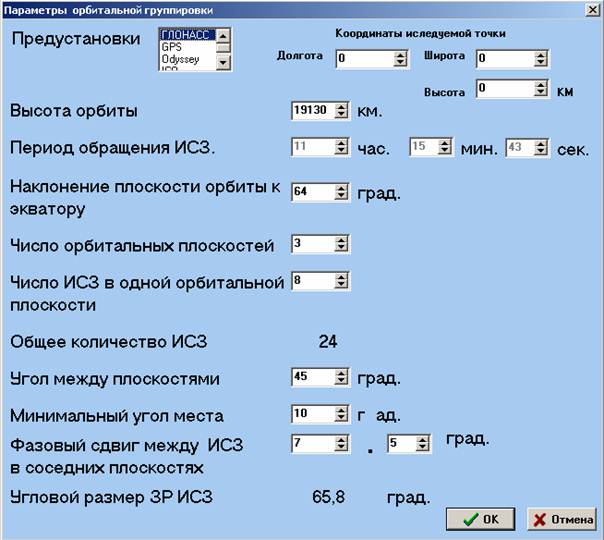

Кнопка “Параметры группировки” вызывает окно ввода исходных параметров орбитальной группировки (рис.5). Параметры могут задаваться либо в полях ввода произвольными, либо конкретной группировки – ГЛОНАСС, GPS – выбором в поле “Предустановки”.

Рис.5 – Окно ввода исходных параметров ОГ.

Кнопка “ Зоны радиовидеммости ” обеспечивает отображение в основном поле главного окна движение зон радиовидимости всех ИСЗ группировки в реальном времени.

Кнопка “ Трасса полета ” обеспечивает отображение в основном поле главного окна движение трассы полета заданного ИСЗ группировки в реальном времени.

Кнопка “ Пауза ” доступна во время просмотра движения ОГ. При нажатии кнопки останавливается просмотр ЗР, позволяя зафиксировать значение времени и при необходимости продолжить просмотр с того же момента. Введена для удобства снятия характеристик ОГ.

Кнопка “ Стоп ” останавливает промотор ЗР, возобновление просмотра начинается с нулевого момента времени при нажатии кнопки “Зоны радиовидиммости” или “Трасса полета”.

Кнопка “ Проанализировать покрытие ” запускает программу анализа зон обслуживания каждого спутника группировки. Результатом работы программы является получение информации для последующего построения карты обслуживания и графиков распределения кратности обслуживания по широтам. Работа программы завершается запросом “Продолжить?”.

Кнопка “ Построить зоны на карте ” становиться, доступна для вызова только после выполнения анализа зон обслуживания. Строит в основном поле главного окна (на карте) зоны обслуживания различной связности в соответствии с проведенным анализом.

Кнопка “ Расчет ЗР ” вызывает окно графика просмотра видимых ИСЗ (рис. 6) в заданной точке от начала просмотра. Становиться, доступна для вызова только после выполнения анализа зон обслуживания.

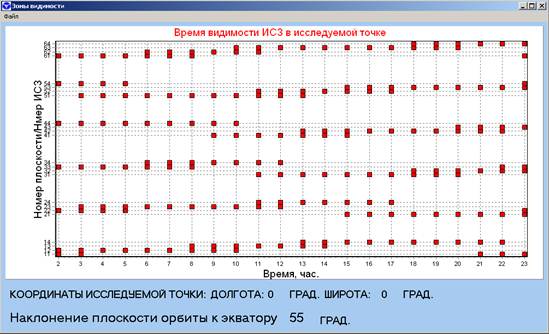

Рис. 6 – Окно вывода данных о видимых ИСЗ

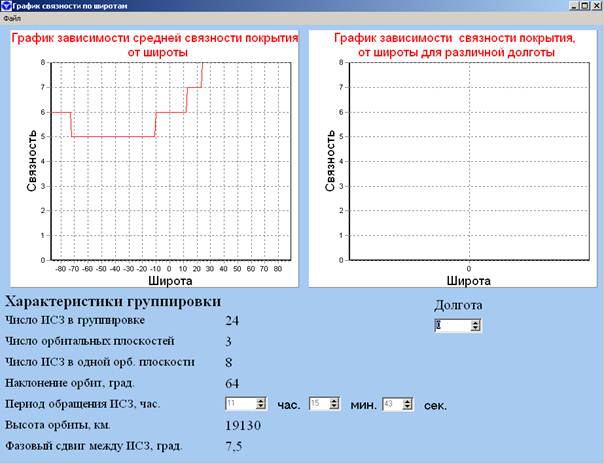

Кнопка “ Графики связности ” вызывает окно просмотра графиков (рис. 7) зависимости связности покрытия от широты и долготы. Становиться, доступна для вызова только после выполнения анализа зон обслуживания.

Рис. 7 – Окно графиков связности.

Кнопка “ Навигационная доступность ” аналогична кнопке “ Построить зоны на карте ”, за исключением того, что построения связности идет только в том случке, если она кратна четырем и выше. Становиться, доступна для вызова только после выполнения анализа зон обслуживания.

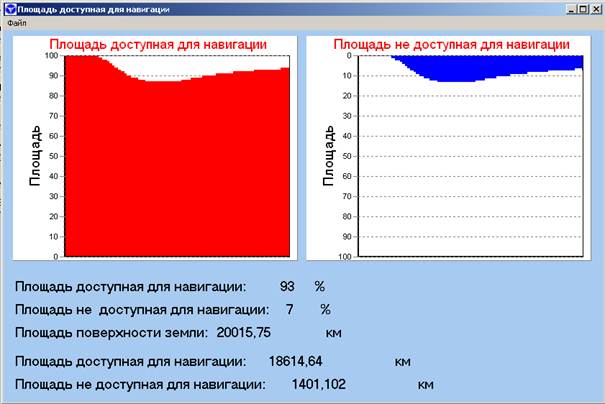

Кнопка “ S навигации ” вызывает окно площади доступной для навигации (рис. 8). В данном окне представлены площадь доступная для навигации и площадь не доступная для навигации в виде графиков, в процентах и в километрах. Становиться, доступна для вызова только после выполнения навигационной доступности.

Рис. 8 – Окно графиков площади навигации.

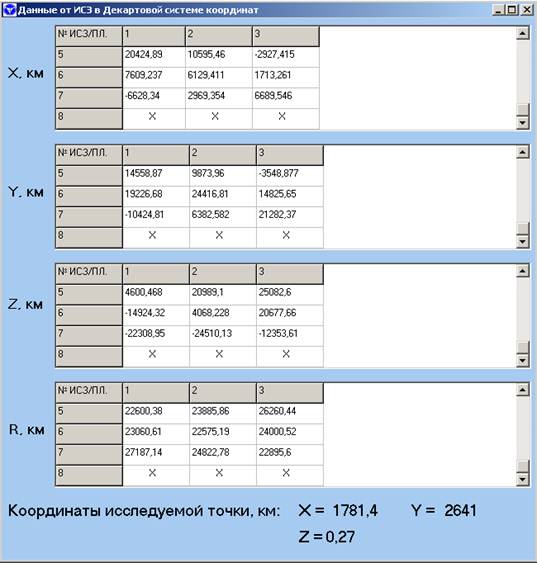

Кнопка “ Данные от ИСЗ ” вызывает окно вывода данных о видимых ИСЗ (рис.9). Выводит координаты видимых ИСЗ и расстояние от них до исследуемой точки в декартовой системе координат. Становиться доступна для вызова только после выполнения анализа зон обслуживания.

Рис. 9 – Окно вывода данных о видимых ИСЗ.

Строка меню главного окна имеет следующую структуру:

v Файл

Ø Сохранить изображение

Ø Настройки

Ø Выход

v Параметры группировки

Ø Задать группировку

v Анализ

Ø Проанализировать покрытие

v Помощь

Ø Справка

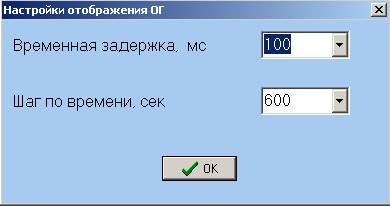

Пункты меню достаточно очевидны и особых комментариев не требуют. Исключение составляет лишь пункт “Настройки”, при переходе к которому открывается окно настроек отображения ОГ (рис. 10).
