Фундаментные трубы с заменой грунта под основание

Устройство тела такой трубы включает (табл.2.7.2) работы 1.1, 1.2, 1.3, 1.5, 1.6, 1.7, 1.9, 1.10 и 1.8 в случае многоочковых труб.

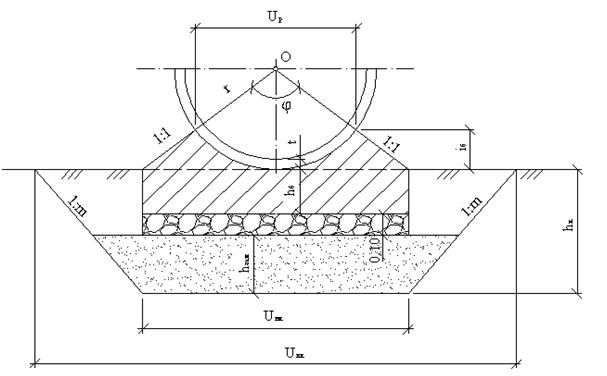

Рисунок 2.7.3 Поперечное сечение фундаментной трубы

при замене грунта под основание

Предварительно вычисляют основные размеры поперечного сечения (рис.2.7.3). Высота подбивки трубы бетоном определяется по формуле (2.7.1), ширина подбивки по формуле (2.7.14), ширина низа котлована по (2.7.15).

Ширина верха котлована:

, (2.7.21)

где – глубина котлована, определяется по формуле (2.7.22);

– заложение откосов котлована;

, (2.7.22)

где – толщина слоя замены грунта (по заданию);

– толщина бетона (0,31 м).

Объемы работ на 1 п.м. трубы:

1.1 «Рытье котлована»:

, (2.7.23)

1.10 «Замена грунта под основание» слоем :

, (2.7.24)

1.9 «Обратная засыпка котлована»:

, (2.7.25)

Единичные объемы работ 1.2, 1.3 (табл.2.7.2) определяются по формулам (2.7.18), (2.7.19).

Единичные объемы работ 1.5, 1.6, 1.7, 1.8 определяют по методике, изложенной в §2.7.1.5.
