Лекция 5. Капиллярная дефектоскопия

План лекции Классификация капиллярных методов НК, цветная дефектоскопия (ЦД). Физическая сущность ЦД - контроля: пенетрация, краевой угол смачивания, капиллярные явления и уравнение Лапласа. Технологическая схема ЦД - контроля, чувствительность метода. Дефектоскопические материалы для ЦД - контроля

Метод контроля основан на капиллярном проникновении индикаторных жидкостей (пенетрантов) в полости поверхностных и сквозных несплошностей материала объектов контроля и регистрации образующихся индикаторных следов визуальным способом или с помощью преобразователя.

Капиллярный НК предназначен для обнаружения невидимых или слабовидимых невооруженным глазом поверхностных и сквозных дефектов в объектах контроля, определения их расположения, протяженности (для дефектов типа трещин) и ориентации по поверхности. Этот вид контроля позволяет диагностировать объекты любых размеров и форм, изготовленные из черных и цветных металлов и сплавов, пластмасс, стекла, керамики, а также других твердых неферромагнитных материалов.

Капиллярный контроль применяют также для объектов, изготовленных из ферромагнитных материалов, если их магнитные свойства, форма, вид и месторасположение дефектов не позволяют достичь требуемой по ГОСТ 21105—75 чувствительности магнитопорошковым методом или магнитопорошковый метод контроля не допускается применять по условиям эксплуатации объекта.

Капилляр, выходящий на поверхность объекта контроля только с одной стороны, называют поверхностной несплошностью, а соединяющий противоположные стенки объекта контроля, — сквозной.

Изображение, образованное пенетрантом, в месте расположения несплошности и подобное форме ее сечения у выхода на поверхность объекта контроля называют индикаторным рисунком (след).

Капиллярные методы подразделяют на основные, использующие капиллярные явления, и комбинированные.

Основные капиллярные методы контроля подразделяют в зависимости от типа проникающего вещества:

1. Метод проникающих растворов - жидкостный метод - основанный на использовании в качестве проникающего вещества жидкого индикаторного раствора.

2. Метод фильтрующихся суспензий - жидкостный метод, основанный на использовании в качестве жидкого проникающего вещества индикаторной суспензии, которая образует индикаторный рисунок из отфильтрованных частиц дисперсной фазы.

В зависимости от способа выявления индикаторного рисунка подразделяют на люминисцентные, основанный на регистрации контраста люминесцирующсго в длинноволновом ультрафиолетовом излучении видимого индикаторного рисунка на фоне поверхности объекта контроля,

- цветной, основанный на регистрации контраста цветного в видимом излучении индикаторного рисунка па фоне поверхности объекта контроля;

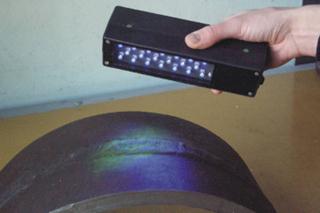

- люминесцентно – цветной, Рис.5.1, основанный на регистрации контраста цветного или люминесцирующего индикаторного рисунка на фоне поверхности объекта контроля ввидимом или длинноволновом ультрафиолетовом излучении;

Рисунок 5.1 Люминесцентно- цветная дефектоскопия 1 - деталь, 2 – дефект заполненный пенетрантом, 3. – слой проявителя, 4. – индикаторный след, 5. – источник ультрофиолетового излучения, В_н - свечение индекаторного следа, В_ф – свечение фона, X_и – размер индикаторного следа, X_д – размер дефекта на поверхности

- яркостный, основанный на регистрации контраста в видимом излучении ахроматического рисунка на фоне поверхности объекта контроля.

Комбинированные методы капиллярного неразрушающего контроля сочетают два или более различных по физической сущности методов неразрушающего контроля, один из которых обязательно жидкостный.

Капиллярно-электростатический метод основан на обнаружении индикаторного рисунка, образованного скоплением электрически заряженных частиц у поверхностной или сквозной несплошности неэлектропроводящего объекта, заполненного ионогенным пенетрантом.

Капиллярно-электроиндуктивный метод основан на электроиндуктивном обнаружении электропроводящего индикаторного пенетранта в поверхностных и сквозных несплошностях неэлектропроводящего объекта.

Капиллярно-магнитопорошковый метод основан на обнаружении комплексного индикаторного рисунка, образованного пенетрантом и ферромагнитным порошком, при контроле намагниченного объекта.

Жидкостный капиллярно-радиационный метод излучения основан на регистрации ионизирующего излучения соответствующего пенетранта в поверхностных и сквозных несплошностях, а капиллярно-радиационный метод поглощения — на регистрации поглощения ионизирующего излучения соответствующим пенетрантом в поверхностных и сквозных несплошностях объекта контроля.
