Ультразвуковой дефектоскоп - это электронно-акустическое устройство, предназначенное для возбуждения-приема ультразвуковых колебаний с целью обнаружения нарушений сплошности или однородности материалов и измерения их характеристик.
Дефектоскоп преобразует колебания в вид, удобный для вывода на соответствующий индикатор. Он снабжен сервисными устройствами для настройки и сохранения параметров контроля и измерения параметров принятых сигналов.
В зависимости от области применения дефектоскопы делятся (ГОСТ 23049) на приборы общего назначения (УЗДОН) и специализированные (УЗДС). В зависимости от функционального назначения дефектоскопы подразделяют на следующие группы:
1. Для обнаружения дефектов (пороговые УЗД);
2. Для обнаружения дефектов, измерения глубин их залегания и измерения отношения амплитуд сигналов от дефектов;
3. Для обнаружения дефектов, измерения глубин их залегания и измерения эквивалентной площади дефектов по их отражающей способности или условных размеров дефектов;
|
|
4. Для обнаружения дефектов, распознавания их форм или ориентации, для измерения размеров дефектов или их условных размеров.
По конструктивному исполнению дефектоскопы подразделяются на стационарные, переносные и портативные. автоматизированные дефектоскопы.
Условное буквенно-цифровое обозначение отечественных дефектоскопов состоит из букв УД (для УЗДОН) или УДС (для УЗДС), номера группы назначения и порядкового номера модели.
1. 1 Ультразвуковой дефектоскоп УСД-50 с полным цифровым трактом
Практически все современные УЗ дефектоскопы являются цифровыми, но не все имеют полный цифровой тракт.
Полный цифровой тракт (ПЦТ) - это оцифровка сигнала до его детектирования. Наличие ПЦТ в том или ином приборе проверяется по возможности представить сигнал в недетекти-рованном виде (радиосигнал) в реальном масштабе времени. За счет использования ПЦТ достигаются:
- высокая линейность измерений амплитуды
- исключается нелинейный детектор;
- реализуется полноценная цифровая фильтрация и обработка сигналов.
Использование цифровой обработки позволяет отображать значительные временные интервалы без пропусков коротких импульсов.
1.2 Ультразвуковой дефектоскоп УДЦ-201П.
Малогабаритный процессорный ультразвуковой дефектоскоп с автономным питанием и процессорным управлением с широкими функциональными возможностями и высоким комфортом управления. Дефектоскоп полностью выполнен на импортной комплектующей базе и по своим характеристикам соответствует, а по некоторым и превышает уровень импортных приборов аналогичного класса. Имеется возможность "замораживания" изображения на дисплее, автоматическое измерение и отображение на экране амплитуды эхо-сигнала (мм), глубины залегания дефектов (дБ). Автоматическая корректировка чувствительности при задании численного значения параметра шероховатости. Режим редактирования и настройки параметров контроля с помощью меню на русском языке. Передача запомненных результатов на внешнюю ЭВМ.
|
|
Таблица 10.1 - Технические характеристики УДП-201 П
Частотный диапазон, МГц | 1,0-5,0 |
Диапазон изменения развертки, мкс | 25; 50; 100; 200; 400 |
Отсечка: компенсированная Дискрета регулирования | Регулируется от 0-100% высоты экрана с цифровой индикацией - 0,5 - 10% высоты экрана |
Память (энергонезависимая) | 128 вариантов настройки параметров; более 60 блоков данных контроля (видео и цифровые изображения дисплея) |
Автоматический сигнализатор дефектов (два столб-импульса). Вид сигнализации | Порог срабатывания АСД 0,5-100% экрана Световая, звуковая |
Временная регулировка чувствительности Амплитудный диапазон, дБ длительность | 30 в пределах столб-импульса |
Экран (желтое свечение) | Катодо-люмисценгный |
Питание комбинированное | Аккумулятор; сеть переменного тока 220 В/50Гц |
Габариты прибора, мм | 220х140х230 |
Масса, кг | 3,5 |
1.3 Малогабаритный дефектоскоп общего назначения УД3-71.
б)

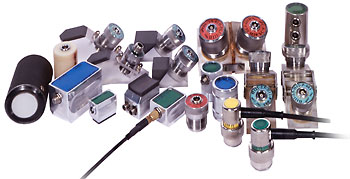

Рисунок 10.1 Дефектоскоп общего назначения УД3-71. -
а) а) – общий вид; б) – преобразователи УД3-71.
