Состав функциональной модели


Результатом применения метода SADT является модель, которая состоит из диаграмм, фрагментов текстов и глоссария, имеющих ссылки друг на друга. Диаграммы – основные компоненты модели, все функции организации и интерфейсы на них представлены как блоки и дуги соответственно. Место соединения дуги с блоком определяет тип интерфейса. Управляющая информация, регламентирующая выполнение основной функции, входит в блок сверху. Входная информация, которая подвергается обработке, показана с левой стороны блока. Результат (выход) – информация, полученная после выполнения функции, показана с правой стороны. Механизм (человек или автоматизированная система), который осуществляет операцию, представляется дугой, входящей в блок снизу (рисунок 7).

Одной из наиболее важных особенностей метода SADT является постепенное введение все больших уровней детализации по мере создания диаграмм, отображающих модель. Каждый компонент модели может быть декомпозирован на другой диаграмме. Каждая диаграмма иллюстрирует «внутреннее строение» блока на родительской диаграмме.

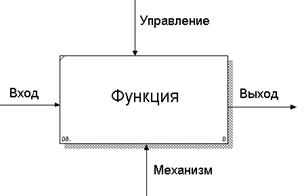

Рисунок 7 - Функциональный блок и интерфейсные дуги
