Типы связей между функциями

Одним из важных моментов при моделировании бизнес–процессов организации с помощью метода SADT является точная согласованность типов связей между функциями. Различают по крайней мере связи семи типов (в порядке возрастания их относительной значимости):

· случайная;

· временная;

· процедурная;

· коммуникационная;

· последовательная;

· обратная.

Случайная связь – показывает, что конкретная связь между функциями незначительна или полностью отсутствует. Это относится к ситуации, когда имена данных на SADT–дугах в одной диаграмме имеют слабую связь друг с другом. Крайний вариант этого случая показан на рисунке 8.

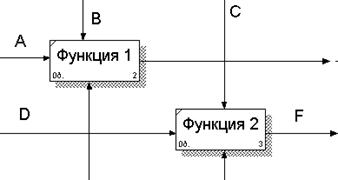

Рисунок 8 - Пример функциональной диаграммы, где функции 1 и 2 связаны случайной связью

Временная связь – представляет функции, связанные во времени, когда данные используются одновременно или функции включаются параллельно, а не последовательно.

Процедурная связь (рисунок 9) – функции сгруппированы вместе благодаря тому, что они выполняются в течение одной и той же части цикла или процесса.

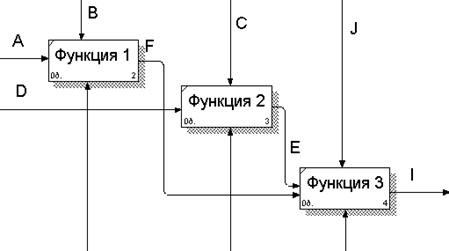

Рисунок 9 - Пример функциональной диаграммы, где функции 1 и 2 связаны с функцией 3 процедурной связью

Коммуникационная связь – функции группируются благодаря тому, что они используют одни и те же входные данные и/или производят одни и те же выходные данные (рисунок 10).

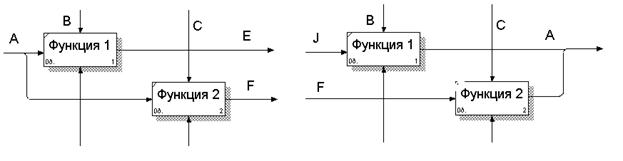

Рисунок 10 - Примеры функциональных диаграмм, где связь А коммуникационная

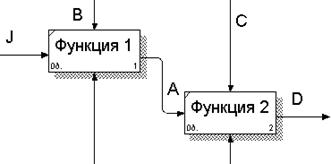

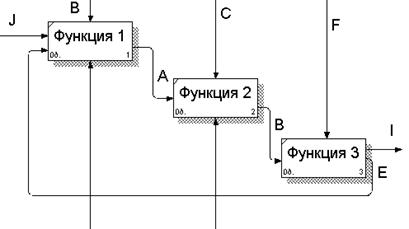

Последовательная связь – выход одной функции служит входными данными для следующей функции. Связь между элементами на диаграмме является более тесной, чем в рассмотренных выше случаях, поскольку моделируются причинно–следственные зависимости (рисунок 11).
