Назначение A S -интерфейса (Actuators Sensors Interface – ASI) – обеспечение взаимосвязи исполнительных устройств и датчиков. В интерфейсе ASI предусмотрены шлюзы в другие промышленные сети – ModBus, PROFIBUS, INTERBUS-S, Device Net.
Топологией ASI -сети может быть шина, кольцо, дерево или звезда. В качестве среды передачи данных используется специальный двухжильный кабель, по которому как передаются данные, так и подается питание на устройства. Характеристики сети ASI приведены в табл. 2.10.
Таблица 2.10. Характеристики AS – интерфейса
| Общая длина сегмента | |
| без использования повторителей, м | |
| с использованием повторителей, м | |
| Максимальное время цикла, мс | 5÷10 |
| Скорость передачи, кбод | до 167 |
| Максимальное число ведомых устройств (Slave), подключаемых к одному Master -узлу |
Логическим центром любой топологии является один Master -узел, который контролирует работу сети и организует обмен данными с PLC. ASI - Master может быть организован на широком спектре контроллеров, через которые организуются шлюзы в промышленные сети более высокого уровня. Часто ASI - Master оформляется в виде модуля контроллера или отдельной платы компьютера.
Максимальное число ведомых устройств (Slave –. Адрес каждого сетевого устройства записывается в его постоянной памяти.
Каждый узел ASI -сети имеет специальную интерфейсную микросхему с поддержкой ASI -протокола. По одной паре проводов интерфейс ASI позволяет передавать как данные, так и питание к узлам сети. Упрощенная схема ASI -сети представлена на рис. 2.27.

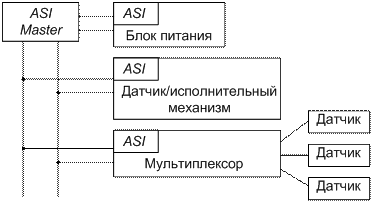

Рис. 2.27. Пример структуры ASI -сети
Для кодирования данных используется Манчестерский код, в котором «0» и «1» кодируются по восходящему и нисходящему фронту сигнала. Такой тип кодирования снижает влияние на ASI -кабель внешних возмущений.
