Ригели



Ригели - горизонтальные элементы остова здания, воспринимаю­щие вертикальные нагрузки, передаваемые преимущественно плита­ми перекрытий, распорками и передающие эти нагрузки на колонны. Кроме того, ригели участвуют в работе диска перекрытия по воспри­ятию растягивающих и сжимающих усилий, возникающих в диске при его изгибе в своей плоскости.

Ригели различают: по местоположению - рядовые, фасадные, тор­цевые, коридорные, лестничные и т.д.; по несущей способности - в кН/м ригеля; по перекрываемому пролету - однопролетные, двухпро-летные, консольные и т.д.; по виду поперечного сечения - прямоу­гольные, тавровые с полкой понизу, с одно- или двусторонним опи-ранием настилов; по типу стыка с колонной - с подрезкой на опоре, с выпусками продольной арматуры; по классу бетона; по способу ар­мирования; по способу производства - на предварительно напряжен­ные с механическим натяжением арматуры, с электротермическим способом натяжения арматуры и т.д.

Ригели каркаса, как правило, имеют Т-образную форму с полкой понизу для опирания на нее настилов перекрытий. Такая конструк­ция ригеля позволяет уменьшить на толщину перекрытия размер вы­ступающей в интерьер части ригеля. В опертой части ригели имеют подрезки, соответствующие размеру консоли колонн, в результате чего сопряжение ригеля с колонной осуществляется без выступающих в интерьер консолей или их частей. Ригели, как правило, имеют шири­ну понизу, равную ширине колонн.




Ригели изготавливают из бетона классов В25, ВЗО и В40 и армиру­ют пространственными каркасами, в которые входят плоские карка­сы, сетки и закладные детали, соединяемые с помощью дуговой или контактной сварки.

Ригели выполняют с подрезкой на опоре. Высота ригелей при лег­ком каркасе принимается 300 мм при пролетах до 9 м включительно и 600 мм - при пролетах 12 м, а при тяжелом каркасе высота ригеля на опоре принимается не менее 600 мм.

Ригели монтируют к консолям колонн с приваркой их закладным деталям, что обеспечивает защемление концов ригелей и передачу растягивающих усилий, возникающих в диске перекрытий. Ригели легкого каркаса предназначены для связевых каркасов; ригели тяже­лого каркаса - для использования, как в связевых, так и в рамных кар­касах. Типы ригелей приведены на рис. 11.

Ригели легкого каркаса могут быть:

а) коридорными, высотой 300 мм, с пролетами 1,8 ... 3,6 м;



б) рядовыми, высотой 450 мм, с пролетами 1,8 ...6,6м и градацией 600 мм; высотой 600 мм, с проле­тами 7,2 и 9 м; высотой 900 мм, с пролетами 12 м; в) лестничными (с одной полкой), высотой 450 мм, с пролетами 6 и 6,6 м;

г) фасадны­ми, высотой 480 мм, с пролетами 1,8 ... 7,2 и 9 м.

Ригели тяжелого каркаса подразделяются на:

а) коридорные, высо­той 600 мм, с пролетами 1,8; 2,4; 3 и 6 м;

б) рядовые, высотой 900 мм, с пролетами 6; 9 и 12 м;

в) фасадные, высотой 920 мм, с пролетами 3, 6 и 9м.

На фасадные ригели опирают панели наружных ограждений. Из­готавливают ригели из бетона класса ВЗО и В40, а при высоте ригеля 300 мм - из бетона класса В25. Типы сборных ригелей приведены в табл. 5.

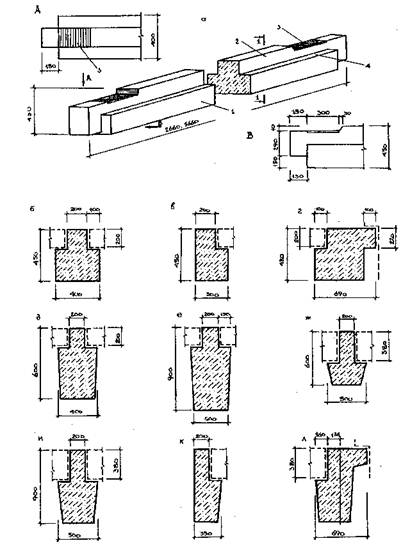

Рис.11. Железобетонные ригели.

Стык ригеля с колонной осуществляется приваркой его к консоли колонны в двух уровнях (частичное защемление); или в одном, ниж­нем, уровне (шарнирное опирание) (рис.12).

Опорный момент при частичном защемлении регулируется пре­делом текучести монтажных деталей ("рыбок"), воспринимающих верхнюю горизонтальную составляющую опорного момента. Час­тичное защемление ригеля обеспечивает устойчивость рам при мон­таже, а также возможность организации каркаса в два этажа без диафрагм жесткости в направлении ригелей (верхние этажи зда­ния).

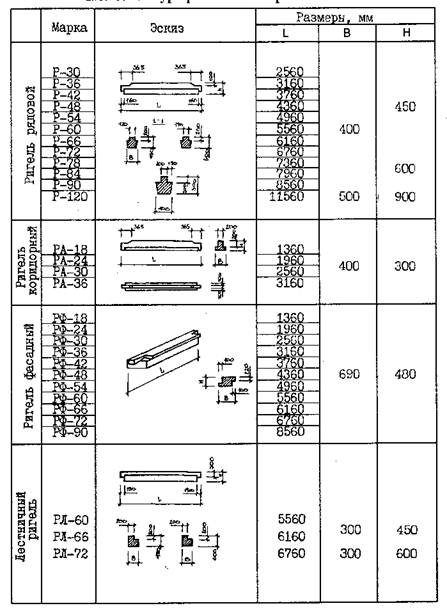

Таблица 5.

Номенклатура ригелей по серии КМС-К1

Ригели каркаса с тавровым сечением высотой 450 и 600 мм с пол­ками снизу и предназначены для рам пролетом 3,0; 6,0 и 7,2 м. Ригели имеют арматурные выпуски для жест­кого соединения с уголковыми выпусками колонн (рис. 13).

Ригели высотой 450 мм применяются с колоннами каркаса для высоты этажей 3,0 и 3,3 м и предназначены для опирания многопус­тотных плит перекрытия; высотой 600 мм - для высот этажей в 3,6; 4,2; 4,8 и 6,0 м, предназначены для опирания многопустотных и реб­ристых плит.

Для устройства балконов предусмотрены консольные ригели с выле­том 1,2 и 1,8 м от грани колонны при высоте ригеля 450 и 490 мм.

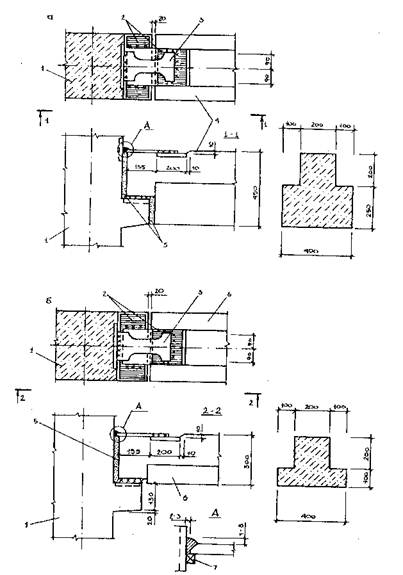

Рис.12. Стык ригеля (а – рядового, б – коридорного) с колонной.

Для опирания лестничных маршей предусмотрены балки типа БЛ. Они имеют закладные детали для крепления с лестничными мар­шами.

Верхняя зона ригелей предусмотрена с обнаженными выступаю­щими замкнутыми хомутами по всей длине (для пролета 3,0 м) или только на опорных участках, в которые в последующем устанавлива­ется продольная арматура.

Верхнюю опорную арматуру закрепляют после монтажа ригеля сваркой с выпусками колонн и замоноличивают.

Для замоноличивания арматурных выпусков из панелей перекры­тия и образования единого жесткого диска перекрытий ригеля долж­ны иметь

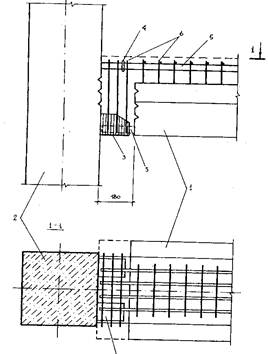

Рис.13. Узлы соединения ригеля и колонны.

1 – ригель; 2 – колонна; 3 – стальная консоль; 4 ванная сварка; 5 – арматура ригеля; 6 – дополнительное армирование.

высоту сечения ниже верха перекрытия. Верхнюю зону ри­гелей замоноличивают после укладки панелей перекрытия.

Продольное армирование ригелей рекомендуется принимать от 1,5 до 3%. Особое внимание уделяется поперечному армированию эле­ментов каркаса (см. рис. 13).
